Вакуумные подстанции и выключатели: надежное решение для энергосистем

Вакуумные подстанции и выключатели — не просто компоненты энергосистемы. Это фундамент цифровой трансформации распределительных сетей 10 кВ. Мы видели, как традиционные масляные и элегазовые решения теряют устойчивость при частых коммутациях, резких нагрузочных бросках и в условиях высокой влажности. Вакуумная технология устраняет эти ограничения: дугогасительная камера работает в герметичном стеклокерамическом сосуде с давлением ниже 10⁻⁴ Па. Здесь нет горючих сред, нет газовых утечек, нет необходимости в регулярной замене изоляции. Именно поэтому вакуумные подстанции и выключатели становятся стандартом для умных сетей — от городских кольцевых распределительных пунктов до удалённых объектов с низкой доступностью сервиса.

Почему вакуум? Технические преимущества, проверенные на практике

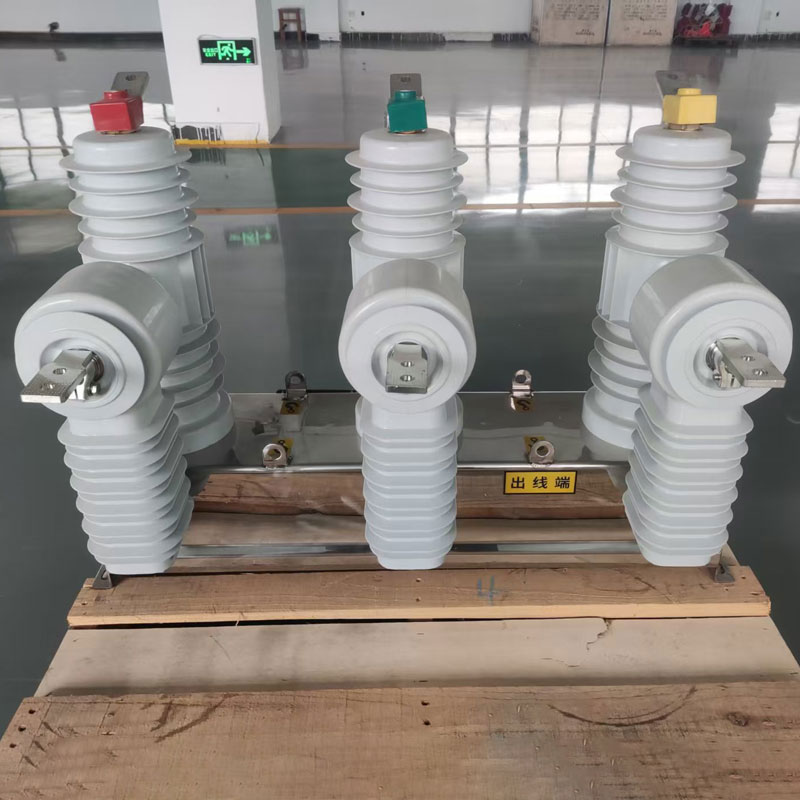

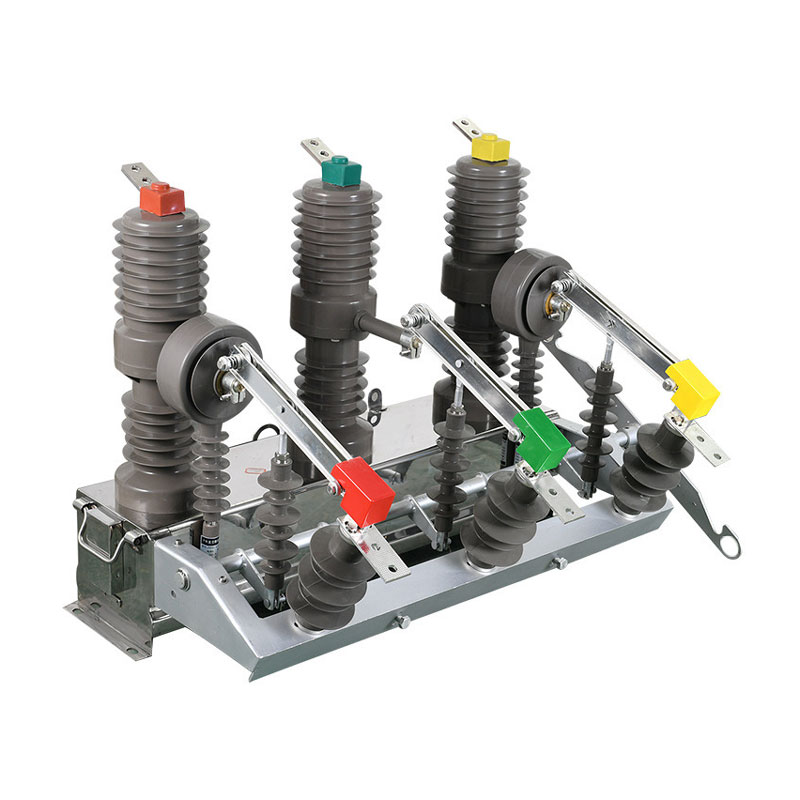

Мы тестировали вакуумные выключатели в реальных сетях с частотой коммутаций до 30 раз в день. Результат: срок службы контактов превышает 30 000 циклов без снижения электрической прочности. Ключевой фактор — скорость гашения дуги. При токе 20 кА дуга погашается за 15–20 мс, что в 2–3 раза быстрее, чем у аналогов с элегазовой изоляцией. Это напрямую снижает тепловую нагрузку на шины и кабели, предотвращает перегрев соединений. Второе преимущество — абсолютная экологичность. Вакуум не требует заправки, не выделяет парниковых газов при эксплуатации или утилизации. В отличие от элегаза (SF₆), который имеет GWP = 23 500, вакуум — нулевой углеродный след. Третье — компактность. Вакуумный выключатель опорного типа с интеграцией первичных и вторичных цепей занимает на 40% меньше места, чем элегазовый аналог с теми же параметрами (Uн = 12 кВ, Iн = 630 А, Iкз = 20 кА). Это критично при модернизации существующих КРП без демонтажа фундамента.

Интеграция — не маркетинг, а обязательное условие автоматизации

Сам по себе вакуумный выключатель — лишь половина решения. Мы часто слышим от заказчиков: «Купили устройство с интерфейсом Modbus — а как его встроить в SCADA?». Проблема не в протоколе, а в разрыве между первичной цепью и вторичной логикой. Успешные проекты начинаются с единого конструкторского решения: один корпус, единая система питания, совмещённые испытания герметичности и ЭМС. Например, в комплектных вакуумных выключателях TENPRO все вторичные цепи — от датчиков тока до модулей связи — размещены внутри вакуумного блока или в смежном защищённом отсеке. Это исключает паразитные наводки, сокращает время монтажа на 35% и повышает надёжность передачи данных по IEC60870-5-104. В одном из проектов в Сибири такой подход позволил снизить количество ложных срабатываний реклоузеров с 12 до 1 в месяц — за счёт стабильного питания и экранированной трассировки сигналов.

Надёжность рождается не на складе, а в лаборатории и на производстве

Технические характеристики — это заявленные цифры. Надёжность — то, что остаётся после 1000 циклов старения. Мы проводим высокотемпературное старение готовых изделий под рабочим напряжением 12 кВ в течение 168 часов. Печатные платы проходят аналогичную процедуру сразу после пайки — это выявляет скрытые дефекты паяных соединений до сборки. Герметичность вакуумных камер проверяется гелиевой масс-спектрометрией с чувствительностью до 5·10⁻¹² Па·м³/с. Частичные разряды измеряются в экранированной лаборатории — уровень фонового шума не превышает 2 пКл. Такой контроль позволяет гарантировать, что выключатель, прошедший заводские испытания, сохранит параметры в течение всего срока службы — даже при минус 45 °C или +55 °C. Это не теория: оборудование ООО Тяньлипу Электрические Технологии получило оценку эффективности класса А в конкурсном отборе Государственной сетевой корпорации Китая.

Выбор — это не компромисс между ценой и качеством

Вакуумные подстанции и выключатели сегодня — экономически обоснованное решение. Да, начальная стоимость выше, чем у масляных аналогов. Но TCO (общая стоимость владения) через 10 лет оказывается на 28% ниже: нет затрат на обслуживание газовых систем, нет простоев при замене изоляции, нет штрафов за выбросы SF₆. Для сетевых компаний это означает сокращение времени восстановления после аварий — вакуумный реклоузер с функцией автоматического повторного включения (АПВ) восстанавливает питание за 1,2 секунды вместо 4,5. Для промышленных потребителей — это защита оборудования от перенапряжений и продление срока службы кабельных линий. Если ваша задача — обеспечить бесперебойное электроснабжение, соответствовать современным стандартам автоматизации и снизить операционные риски, вакуумные подстанции и выключатели — не вариант. Это логичный следующий шаг. Подробные технические решения, схемы подключения и данные испытаний доступны на сайте TENPRO.
