35 кВ экранированное разъёмное соединительное устройство
Изделие включает корпус, соединительные наконечники, переходные элементы и другие материалы. При необходимости использования комплекта холодноусаживаемых кабельных аксессуаров для трёхжильных или одножильных кабелей (например, холодноусаживаемый трёхпальцевый манжет, холодноусаживаемая трубка и т.п.), следует выбирать соединительное устройство с комплектом холодноусаживаемых кабельных аксессуаров.
Описание
маркер
Описание продукта
Наименование продукции: 35 кВ экранированное разъёмное соединительное устройство
Стандарты: ГОСТ Р 55025 (соответствует GB/T 12706.4), IEC 60502.4
Комплектация: Изделие включает корпус, соединительные наконечники, переходные элементы и другие материалы. При необходимости использования комплекта холодноусаживаемых кабельных аксессуаров для трёхжильных или одножильных кабелей (например, холодноусаживаемый трёхпальцевый манжет, холодноусаживаемая трубка и т.п.), следует выбирать соединительное устройство с комплектом холодноусаживаемых кабельных аксессуаров.
Примечание: Соответствие между «диаметром изоляции кабеля» и «площадью поперечного сечения токопроводящей жилы» установлено в соответствии с толщиной изоляционного слоя кабеля, предписанной стандартами GB/T 12706 и IEC 60502. При использовании нестандартного кабеля просьба подбирать соответствующие «корпус кабельной арматуры» и «площадь поперечного сечения жилы».
По вопросам технического характера: По вопросам, касающимся технических аспектов, таких как габаритные размеры комплектующих, выбор изделий, инструкции по монтажу и пр., просьба обращаться в нашу компанию.

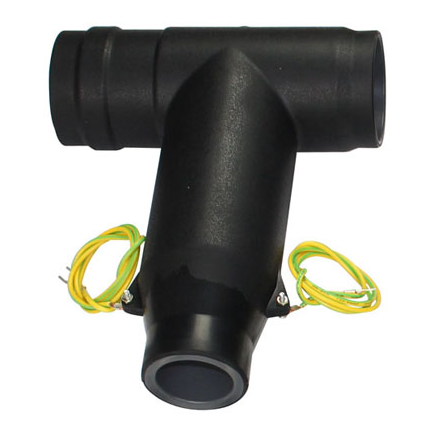

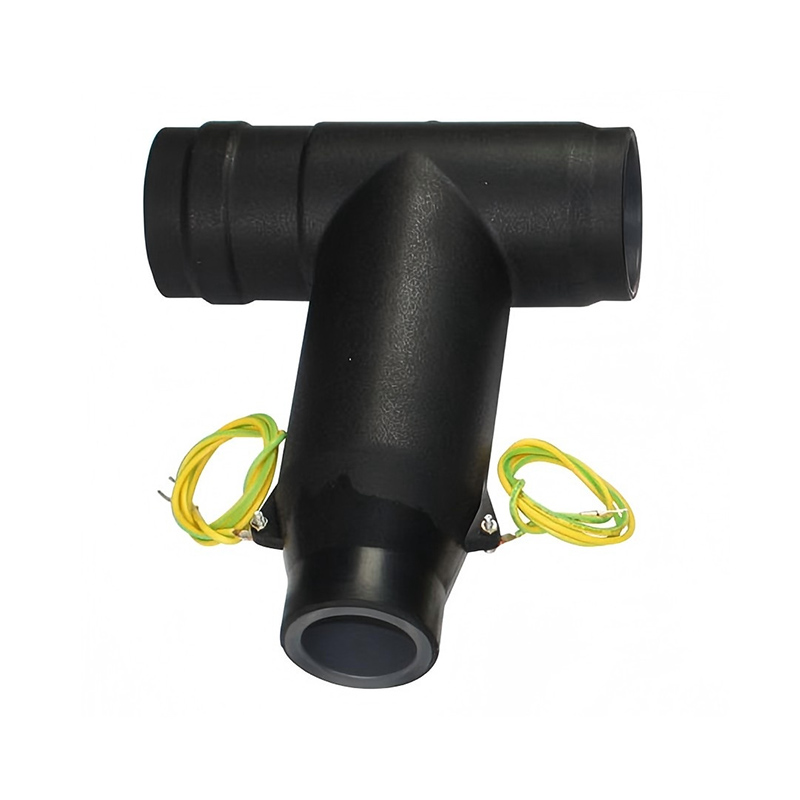

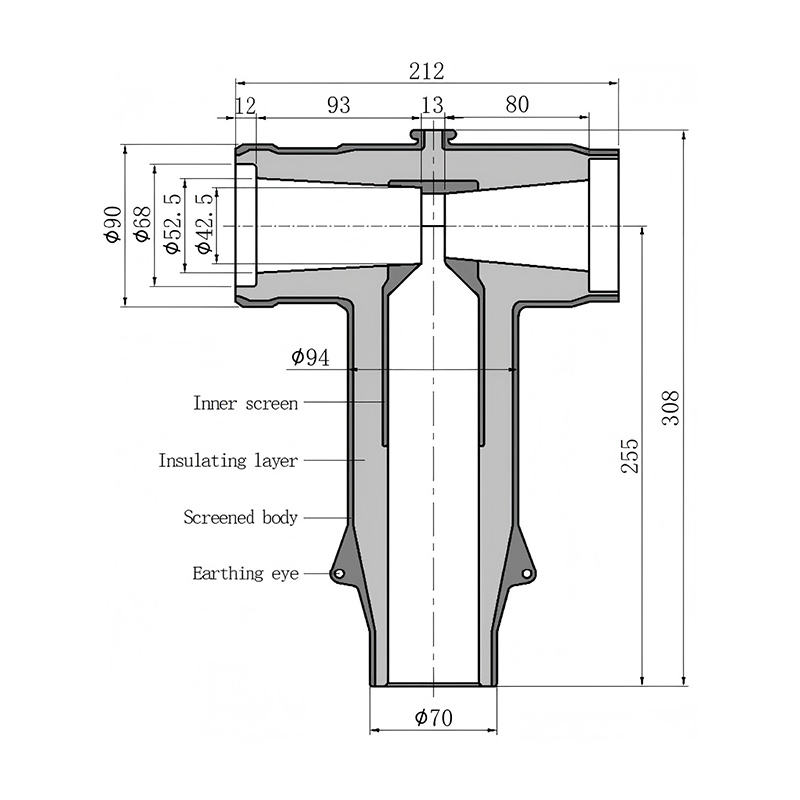

Модель продукции: TETCJ-35/630(1250) Экранированный разъёмный передний соединитель
Описание:
Соединитель TETCJ-35/630(1250) представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка) номинальным током 630 А / 1250 А, подходящий для сечения кабеля 35–630 мм².
Область применения:
Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) на напряжение 26/35(40,5) кВ с медными или алюминиевыми токопроводящими жилами, номинальный ток 630 А / 1250 А. Используется в кольцевых распределительных устройствах (КРУ), распределительных шкафах, комплектных трансформаторных подстанциях (КТП) и кабельных распределительных боксах, оснащённых стандартными вводами типа C по стандарту EN50181.
Таблица выбора на напряжение 26/35(40,5) кВ, номинальный ток 630 А (1250 А)：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETCJ-35/630-50 | 26 | 30-32 | 50 |
| TETCJ-35/630-70 | 29 | 32-33.4 | 70 |
| TETCJ-35/630-95 | 31.5 | 33.6-35.1 | 95 |
| TETCJ-35/630-120 | 31.5 | 35-36.6 | 120 |
| TETCJ-35/630-150 | 34.5 | 36.4-38.1 | 150 |
| TETCJ-35/630-185 | 34.5 | 37.8-40 | 185 |
| TETCJ-35/630-240 | 38 | 40-42 | 240 |
| TETCJ-35/630-300 | 38 | 42.4-44.3 | 300 |
| TETCJ-35/630-400 | 42 | 45-47.3 | 400 |
| TETCJ-35/630-500 | 44 | 48.4-50.3 | 500 |

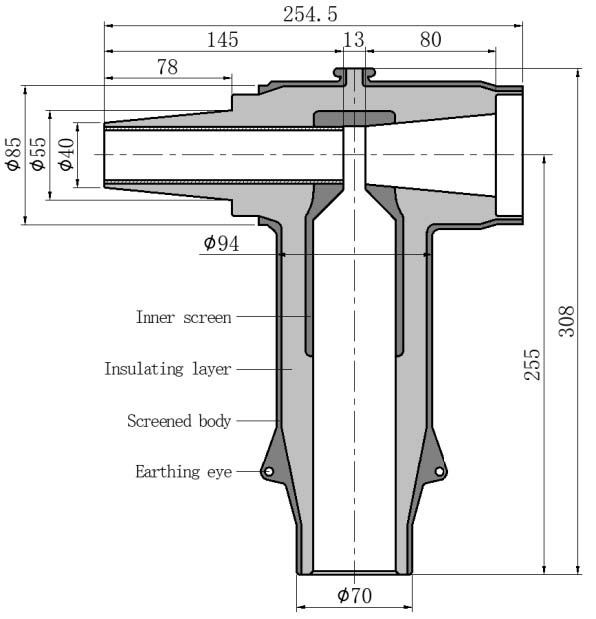

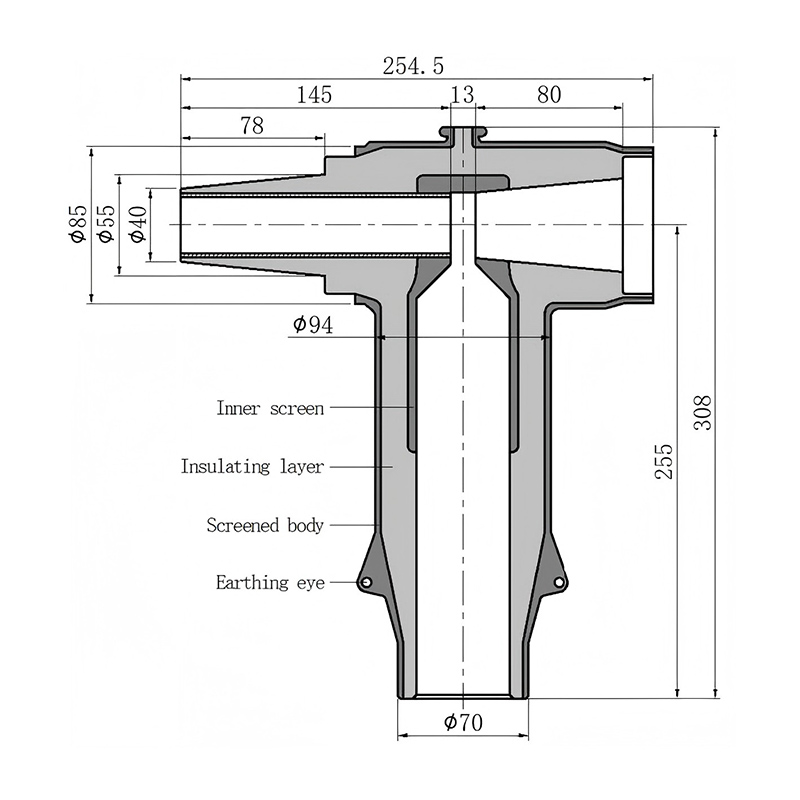

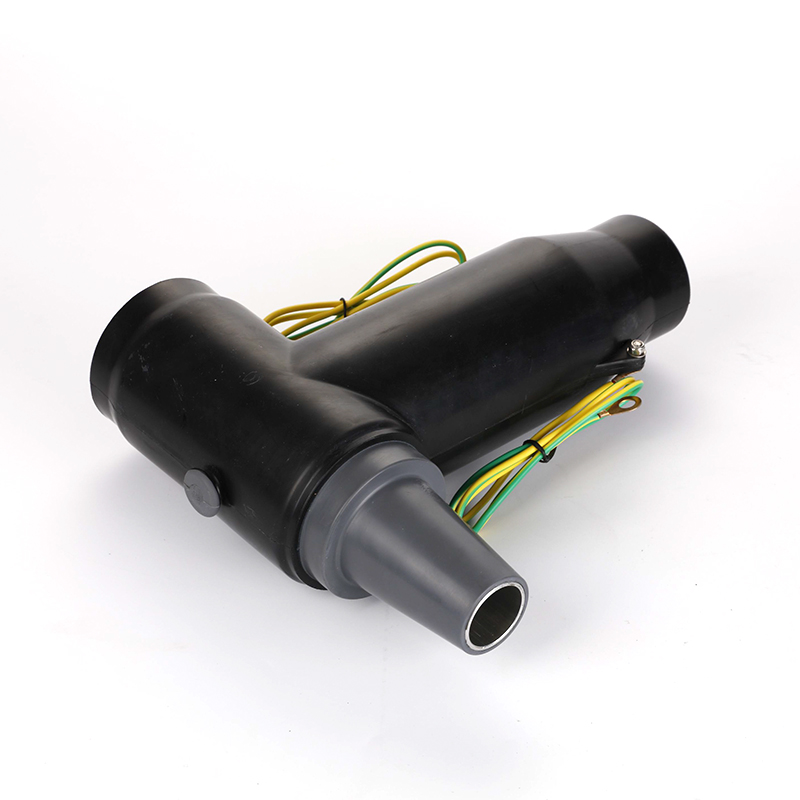

Таблица выбора на напряжение 26/35(40,5) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETHCJ -35/630-50 | 26 | 30-32 | 50 |
| TETHCJ -35/630-70 | 29 | 32-33.4 | 70 |
| TETHCJ -35/630-95 | 31.5 | 33.6-35.1 | 95 |
| TETHCJ-35/630-120 | 31.5 | 35-36.6 | 120 |
| TETHCJ-35/630-150 | 34.5 | 36.4-38.1 | 150 |
| TETHCJ-35/630-185 | 34.5 | 37.8-40 | 185 |
| TETHCJ-35/630-240 | 38 | 40-42 | 240 |
| TETHCJ-35/630-300 | 38 | 42.4-44.3 | 300 |
| TETHCJ-35/630-400 | 42 | 45-47.3 | 400 |
| TETHCJ-35/630-500 | 44 | 48.4-50.3 | 500 |

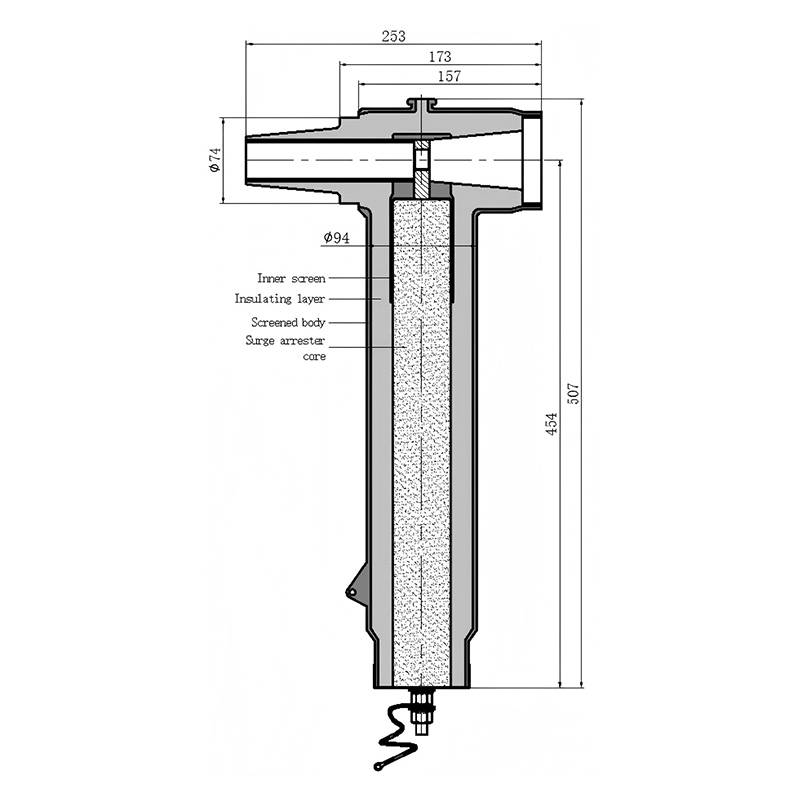

Модель продукции: TEKBLQ-51/134 Экранированный разъёмный ограничитель перенапряжений
Описание:
Предназначен для подключения к экранированным разъёмным передним соединителям TETCJ-35/630(1250) или экранированным разъёмным удлинённым соединителям TETHCJ-35/630(1250), производимым нашей компанией.
Технические параметры：
| Наименование | Единица измерения | Параметр | |
| Номинальное напряжение | кВ | 51 | |
| Длительное рабочее напряжение | кВ | 40.8 | |
| Опорное напряжение постоянного тока при 1 мА (не менее) | кВ | 73 | |
| Ток утечки при 0,75 U₁₋ₘₐ (не более) | мкА | 50 | |
| Номинальное напряжение | kA | 10 | |
| Остающееся напряжение (пиковое значение) (не более) | Грозовой импульс тока с крутым фронтом | кВ | 154 |
| Грозовой импульс тока | кВ | 134 | |
| Коммутационный импульс тока | кВ | 114 | |
| Пропускная способность прямоугольного импульса тока 2 мс | A | 400 | |
| Стойкость к большому току при импульсе 4/10 мкс | кВ | 100 | |
