24(36) кВ экранированное разъёмное соединительное устройство
Изделие включает корпус, соединительные наконечники, переходные элементы и другие материалы. При необходимости использования комплекта холодноусаживаемых кабельных аксессуаров для трёхжильных или одножильных кабелей (например, холодноусаживаемый трёхпальцевый манжет, холодноусаживаемая трубка и т.п.), следует выбирать соединительное устройство с комплектом холодноусаживаемых кабельных аксессуаров.
Описание
маркер
Описание продукта
Наименование продукции: 24(36) кВ экранированное разъёмное соединительное устройство
Стандарты: ГОСТ Р 55025 (соответствует GB/T 12706.4), IEC 60502.4
Комплектация: Изделие включает корпус, соединительные наконечники, переходные элементы и другие материалы. При необходимости использования комплекта холодноусаживаемых кабельных аксессуаров для трёхжильных или одножильных кабелей (например, холодноусаживаемый трёхпальцевый манжет, холодноусаживаемая трубка и т.п.), следует выбирать соединительное устройство с комплектом холодноусаживаемых кабельных аксессуаров.
Примечание: Соответствие между «диаметром изоляции кабеля» и «площадью поперечного сечения токопроводящей жилы» установлено в соответствии с толщиной изоляционного слоя кабеля, предписанной стандартами GB/T 12706 и IEC 60502. При использовании нестандартного кабеля просьба подбирать соответствующие «корпус кабельной арматуры» и «площадь поперечного сечения жилы».
По вопросам технического характера: По вопросам, касающимся технических аспектов, таких как габаритные размеры комплектующих, выбор изделий, инструкции по монтажу и пр., просьба обращаться в нашу компанию.

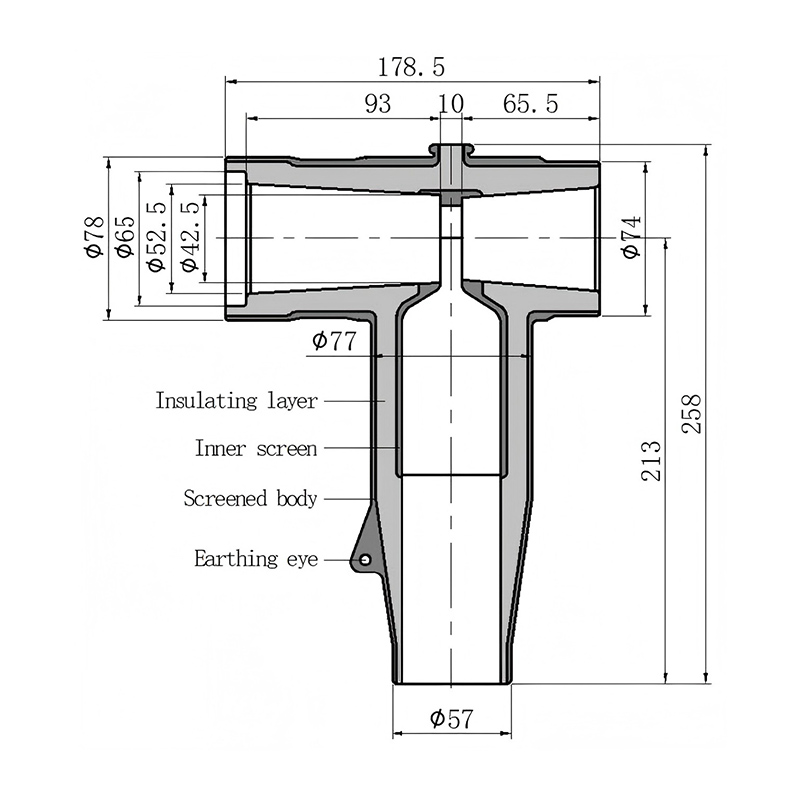

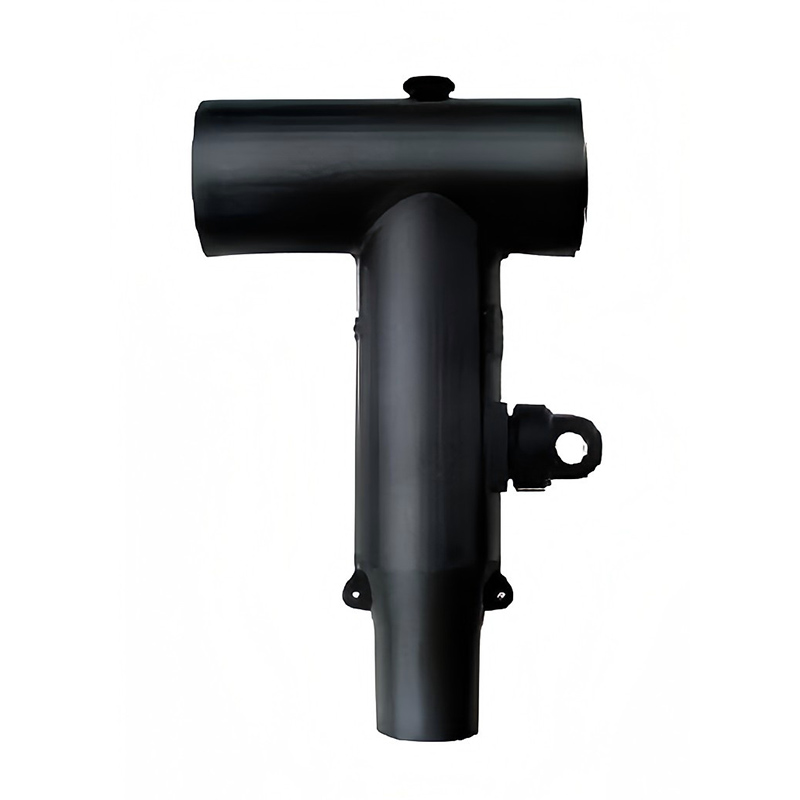

Модель продукции: TETCJ-24/630 Экранированный разъёмный передний соединитель
Описание:
Соединитель TETCJ-24/630 представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка) номинальным током 630 А / 1250 А, подходящий для сечения кабеля 25–500 мм².
Область применения:
Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) на напряжение 24 кВ с медными или алюминиевыми токопроводящими жилами. Используется в кольцевых распределительных устройствах (КРУ), распределительных шкафах, комплектных трансформаторных подстанциях (КТП) и кабельных распределительных боксах, оснащённых стандартными вводами типа C по стандарту EN50181
Таблица выбора на напряжение 12/20(24) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETCJ-24/630-35 | 15 | 18-20 | 35 |
| TETCJ -24/630-50 | 18.5 | 20-22 | 50 |
| TETCJ -24/630-70 | 18.5 | 22-23.4 | 70 |
| TETCJ -24/630-95 | 21.5 | 23.6-25.1 | 95 |
| TETCJ -24/630-120 | 21.5 | 25-26.6 | 120 |
| TETCJ -24/630-150 | 21.5 | 26.4-28.1 | 150 |
| TETCJ -24/630-185 | 25.5 | 27.8-30 | 185 |
| TETCJ -24/630-240 | 25.5 | 30-32 | 240 |
| TETCJ -24/630-300 | 29 | 32.4-34.3 | 300 |
| TETCJ -24/630-400 | 33 | 35-37.4 | 400 |
| TETCJ -24/630-500 | 33 | 38.4-40.3 | 500 |

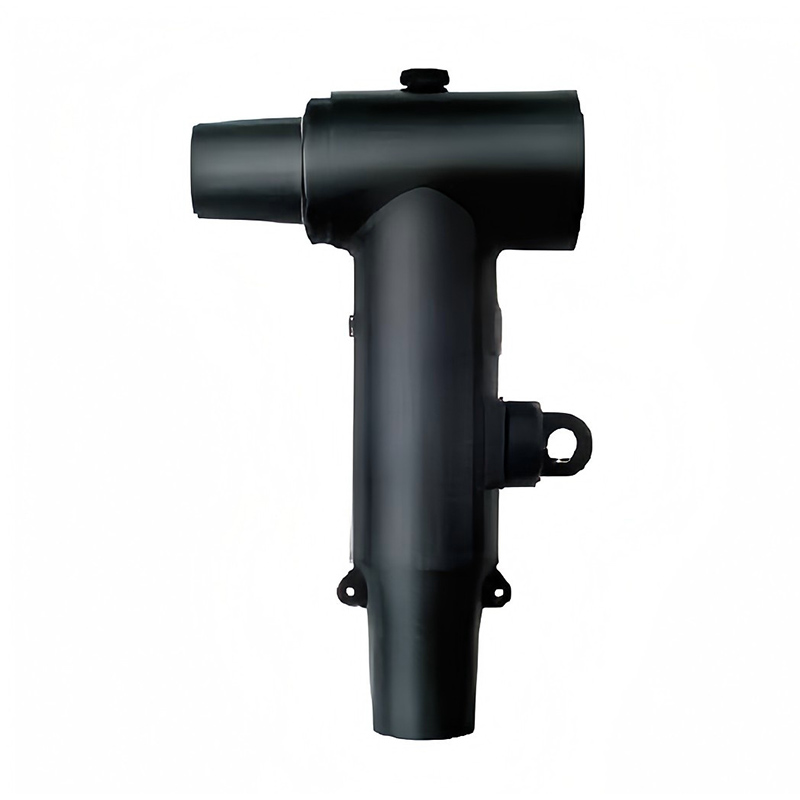

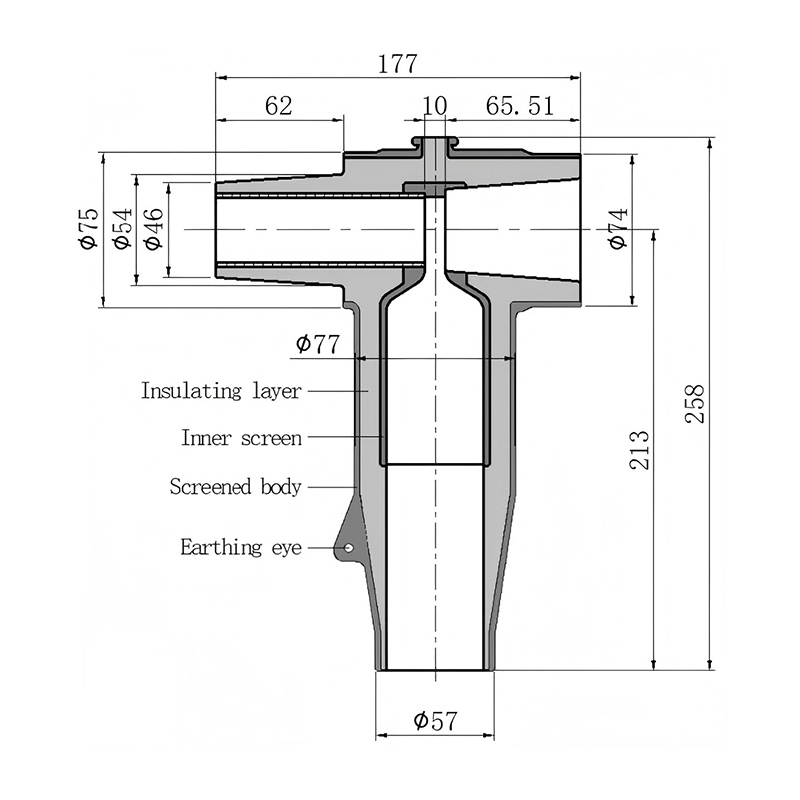

Модель продукции: TETHCJ-24/630 Экранированный разъёмный удлинённый соединитель
Описание:
Соединитель TETHCJ-24/630 представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка) номинальным током 630 А / 1250 А, подходящий для сечения кабеля 25–500 мм².
Применение:
Может использоваться совместно с соединителем TETCJ-24/630 для соединения кабелей. Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) на напряжение 24 кВ с медными или алюминиевыми токопроводящими жилами.
Таблица выбора на напряжение 12/20(24) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETHCJ-24/630-35 | 15 | 18-20 | 35 |
| TETHCJ -24/630-50 | 18.5 | 20-22 | 50 |
| TETHCJ -24/630-70 | 18.5 | 22-23.4 | 70 |
| TETHCJ -24/630-95 | 21.5 | 23.6-25.1 | 95 |
| TETHCJ-24/630-120 | 21.5 | 25-26.6 | 120 |
| TETHCJ-24/630-150 | 21.5 | 26.4-28.1 | 150 |
| TETHCJ-24/630-185 | 25.5 | 27.8-30 | 185 |
| TETHCJ-24/630-240 | 25.5 | 30-32 | 240 |
| TETHCJ-24/630-300 | 29 | 32.4-34.3 | 300 |
| TETHCJ-24/630-400 | 33 | 35-37.4 | 400 |
| TETHCJ-24/630-500 | 33 | 38.4-40.3 | 500 |

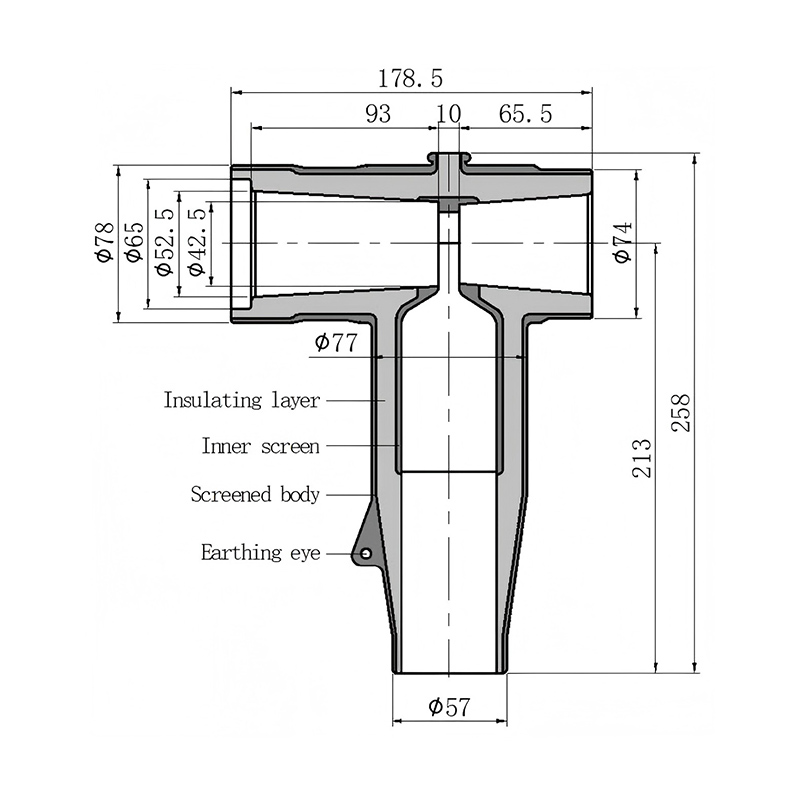

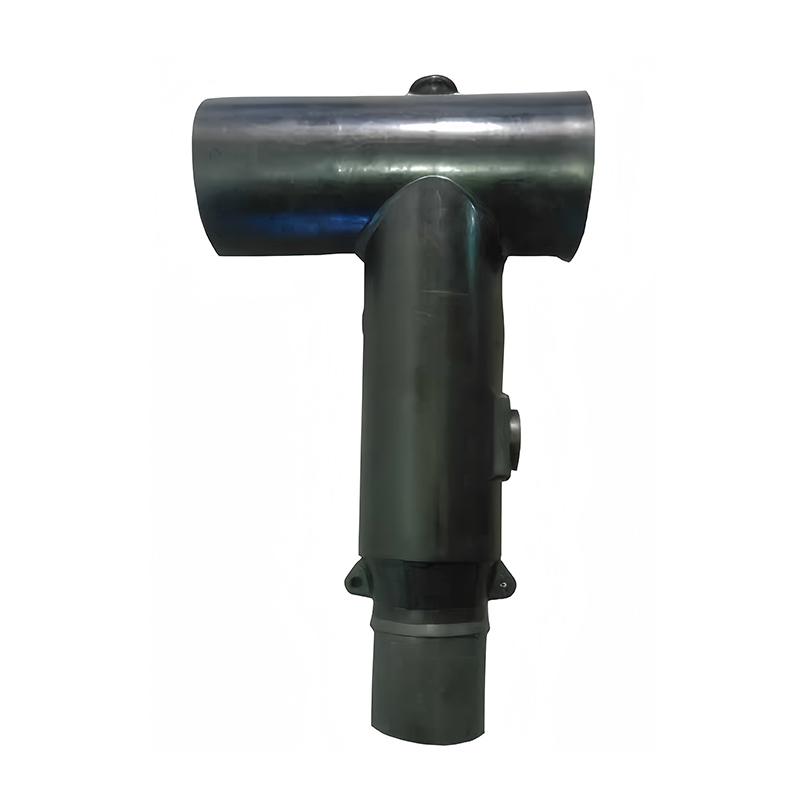

Модель продукции: TETCJ-18/30 Экранированный разъёмный передний соединитель
Описание:
Соединитель TETCJ-18/30 представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка) номинальным током 630 А / 1250 А, подходящий для сечения кабеля 25–500 мм².
Область применения:
Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) на напряжение 36 кВ с медными или алюминиевыми токопроводящими жилами. Используется в кольцевых распределительных устройствах (КРУ), распределительных шкафах, комплектных трансформаторных подстанциях (КТП) и кабельных распределительных боксах, оснащённых стандартными вводами типа C по стандарту EN50181.
Таблица выбора на напряжение 18/30(36) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETCJ-18/30-35 | 18.5 | 23-25 | 35 |
| TETCJ-18/30-50 | 18.5 | 25-27 | 50 |
| TETCJ-18/30-70 | 21.5 | 27-28.4 | 70 |
| TETCJ-18/30-95 | 21.5 | 28.6-30.1 | 95 |
| TETCJ-18/30-120 | 25.5 | 30-31.6 | 120 |
| TETCJ-18/30-150 | 25.5 | 31.4-33.1 | 150 |
| TETCJ-18/30-185 | 29 | 32.8-35 | 185 |
| TETCJ-18/30-240 | 29 | 35-37 | 240 |
| TETCJ-18/30-300 | 33 | 37.4-39.3 | 300 |
| TETCJ-18/30-400 | 33 | 40-42.4 | 400 |
| TETCJ-18/30-500 | 38 | 43.4-45.3 | 500 |

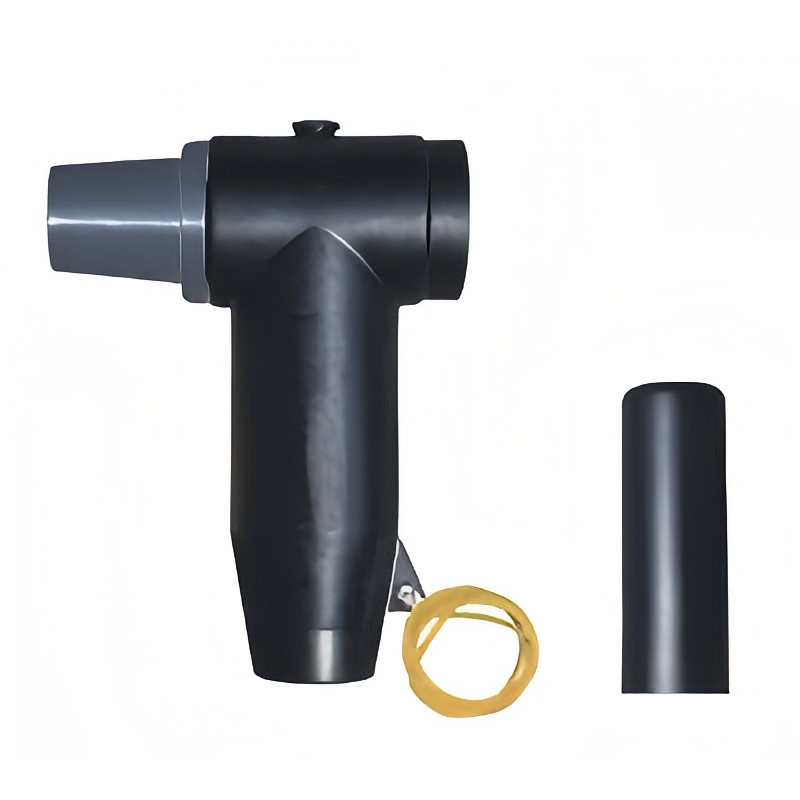

Модель продукции: TETHCJ-18/30 Экранированный разъёмный удлинённый соединитель
Описание:
Соединитель TETHCJ-18/30 представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка) номинальным током 630 А / 1250 А, подходящий для сечения кабеля 25–500 мм².
Применение:
Может использоваться совместно с соединителем TETCJ-18/30 для соединения кабелей. Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) на напряжение 24 кВ с медными или алюминиевыми токопроводящими жилами.
Таблица выбора на напряжение 18/30(36) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETHCJ-18/30-35 | 18.5 | 23-25 | 35 |
| TETHCJ -18/30-50 | 18.5 | 25-27 | 50 |
| TETHCJ -18/30-70 | 21.5 | 27-28.4 | 70 |
| TETHCJ -18/30-95 | 21.5 | 28.6-30.1 | 95 |
| TETHCJ -18/30-120 | 25.5 | 30-31.6 | 120 |
| TETHCJ -18/30-150 | 25.5 | 31.4-33.1 | 150 |
| TETHCJ -18/30-185 | 29 | 32.8-35 | 185 |
| TETHCJ -18/30-240 | 29 | 35-37 | 240 |
| TETHCJ -18/30-300 | 33 | 37.4-39.3 | 300 |
| TETHCJ -18/30-400 | 33 | 40-42.4 | 400 |
| TETHCJ -18/30-500 | 38 | 43.4-45.3 | 500 |

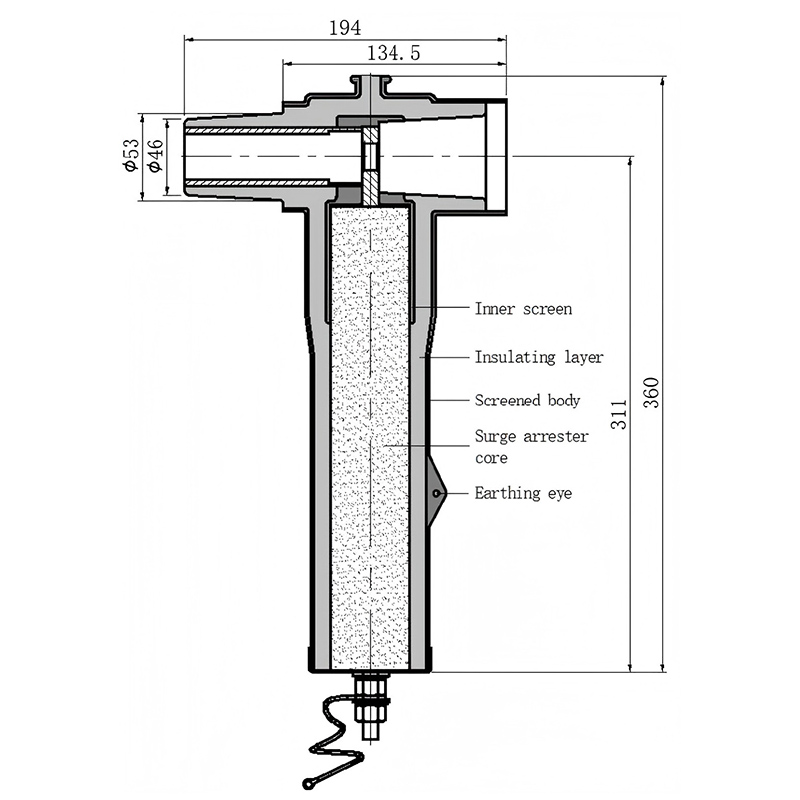

Модель продукции: TEKBLQ-26/66, TEKBLQ-34/85 Экранированные разъёмные ограничители перенапряжений
Описание:
Предназначены для подключения к экранированным разъёмным передним соединителям TETCJ-24/630, TETCJ-18/30 или экранированным разъёмным удлинённым соединителям TETHCJ-24/630, TETHCJ-18/30, производимым нашей компанией.
Технические параметры：
| Наименование | Единица измерения | Параметр | ||
| 26/66 | 34/85 | |||
| Номинальное напряжение | кВ | 26 | 34 | |
| Длительное рабочее напряжение | кВ | 20.8 | 27.2 | |
| Опорное напряжение постоянного тока при 1 мА (не менее) | кВ | 37 | 48 | |
| Ток утечки при 0,75 U₁₋ₘₐ (не более) | мкА | 20 | 20 | |
| Номинальный разрядный ток | kA | 5 | 5 | |
| Остающееся напряжение (пиковое значение) (не более) | Грозовой импульс тока с крутым фронтом | кВ | 76 | 95 |
| Грозовой импульс тока | кВ | 66 | 85 | |
| Коммутационный импульс тока | кВ | 56 | 75 | |
| Пропускная способность прямоугольного импульса тока 2 мс | A | 150 | 150 | |
| Стойкость к большому току при импульсе 4/10 мкс | кВ | 65 | 65 | |

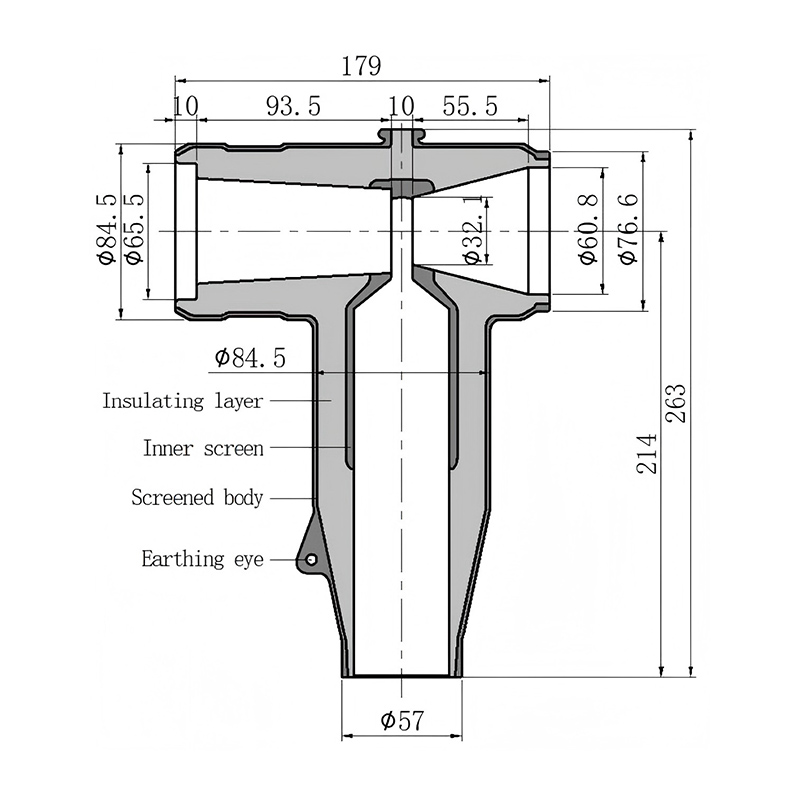

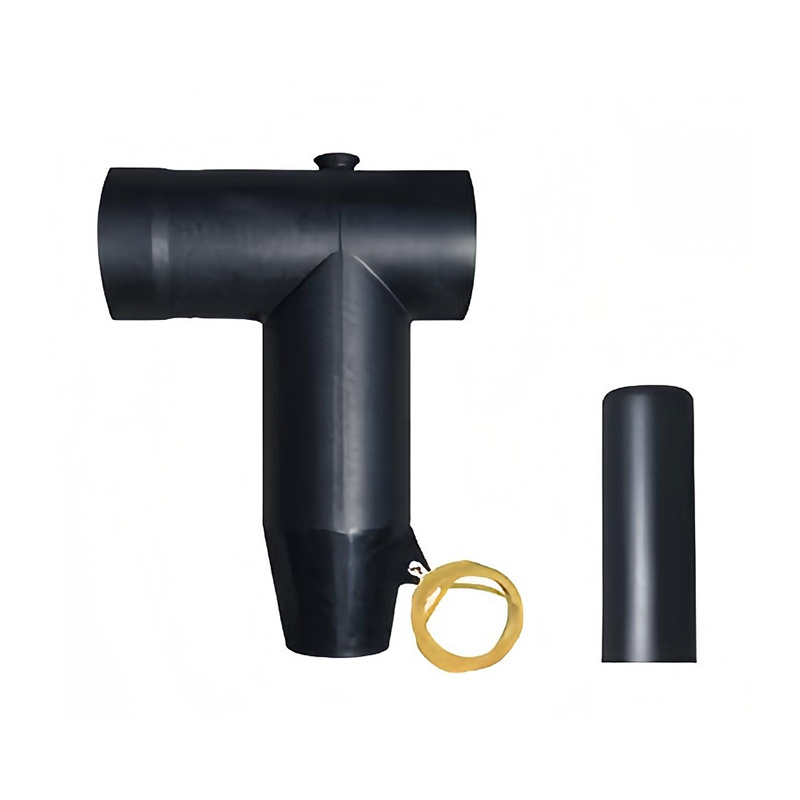

Модель продукции: TETCJ-18/30-TXCGQ Экранированный разъёмный передний соединитель
Описание:
Соединитель TETCJ-18/30-TXCGQ представляет собой полностью изолированный, полностью герметизированный, полностью экранированный, прикасаемый (безопасный для прикосновения) кабельный наконечник (концевая заделка), который может подключаться к датчику. Номинальный ток составляет 630 А, подходит для сечения кабеля 35–500 мм².
Область применения:
Применяется для одножильных или трёхжильных кабелей с изоляцией из сшитого полиэтилена (XLPE) с медными или алюминиевыми токопроводящими жилами на напряжение 18/20(24) кВ, 18/30(36) кВ. Используется в кольцевых распределительных устройствах (КРУ), распределительных шкафах, комплектных трансформаторных подстанциях (КТП) и кабельных распределительных боксах, оснащённых стандартными вводами типа C по стандарту EN50181.
Таблица выбора на напряжение 18/30(36) кВ, номинальный ток 630 А：
| Модель продукции | Внутренний диаметр (мм) | Подходящий наружный диаметр изоляции кабеля (мм) | Подходящее сечение кабеля (мм²) |
| TETCJ18/30-TXCGQ-35 | 18.5 | 23-25 | 35 |
| TETCJ18/30-TXCGQ-50 | 18.5 | 25-27 | 50 |
| TETCJ18/30-TXCGQ-70 | 21.5 | 27-28.4 | 70 |
| TETCJ18/30-TXCGQ-95 | 21.5 | 28.6-30.1 | 95 |
| TETCJ18/30-TXCGQ-120 | 25.5 | 30-31.6 | 120 |
| TETCJ18/30-TXCGQ-150 | 25.5 | 31.4-33.1 | 150 |
| TETCJ18/30-TXCGQ-185 | 29 | 32.8-35 | 185 |
| TETCJ18/30-TXCGQ-240 | 29 | 35-37 | 240 |
| TETCJ18/30-TXCGQ-300 | 33 | 37.4-39.3 | 300 |
| TETCJ18/30-TXCGQ-400 | 33 | 40-42.4 | 400 |
| TETCJ18/30-TXCGQ-500 | 38 | 43.4-45.3 | 500 |
