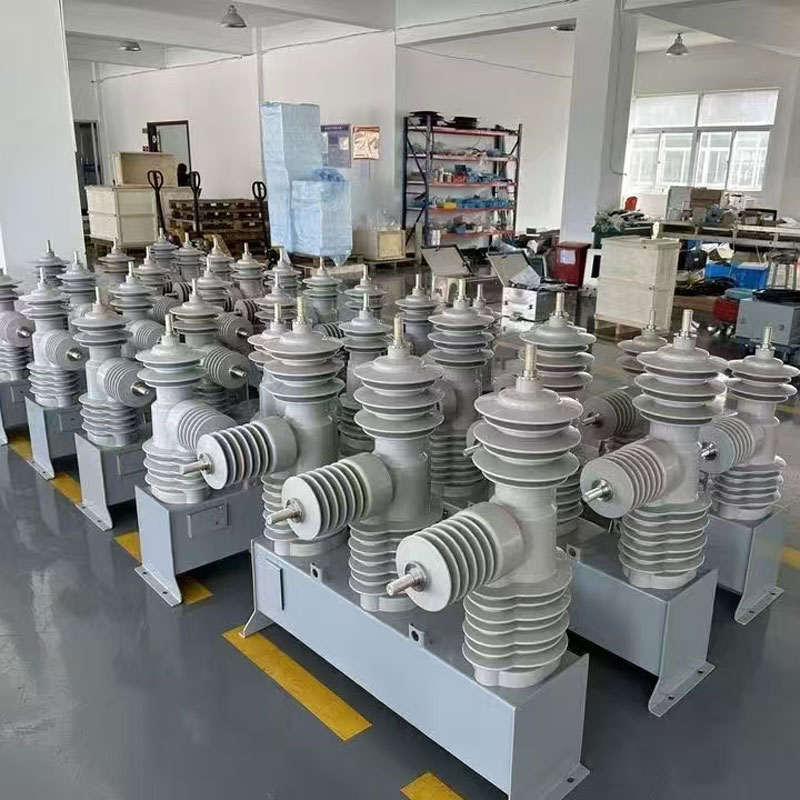

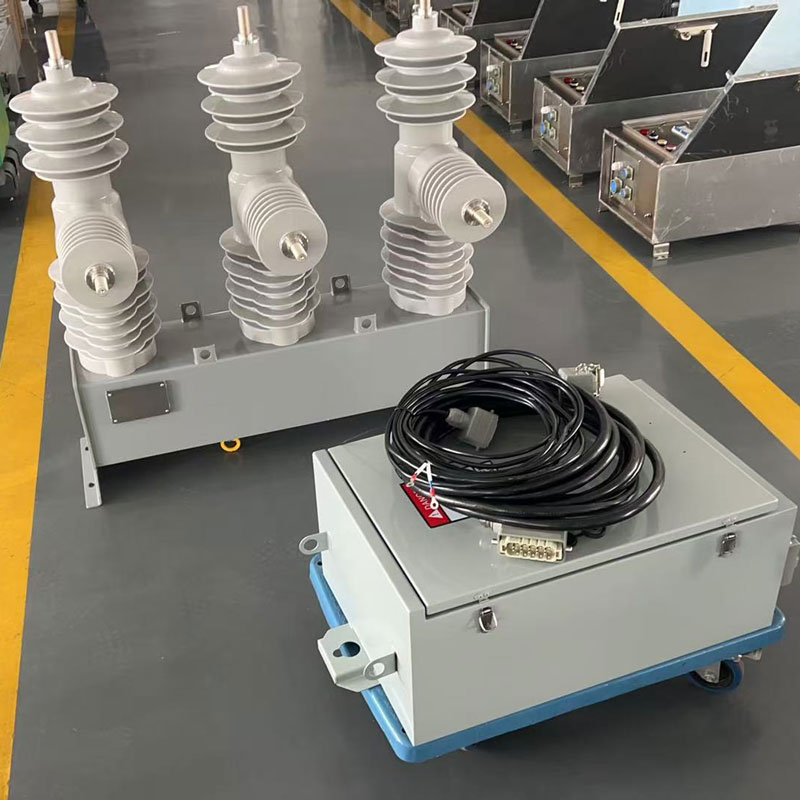

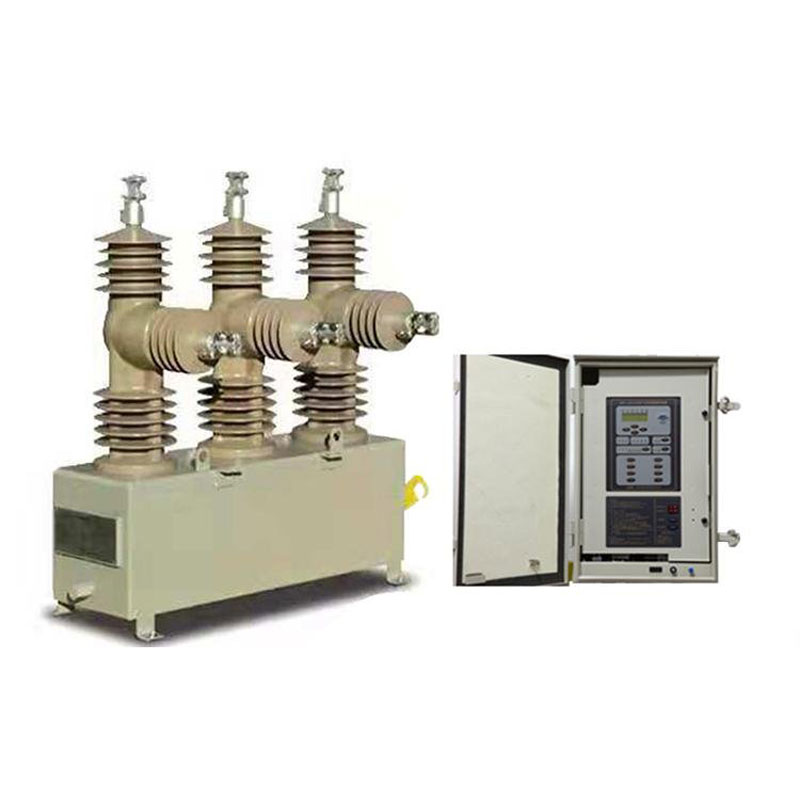

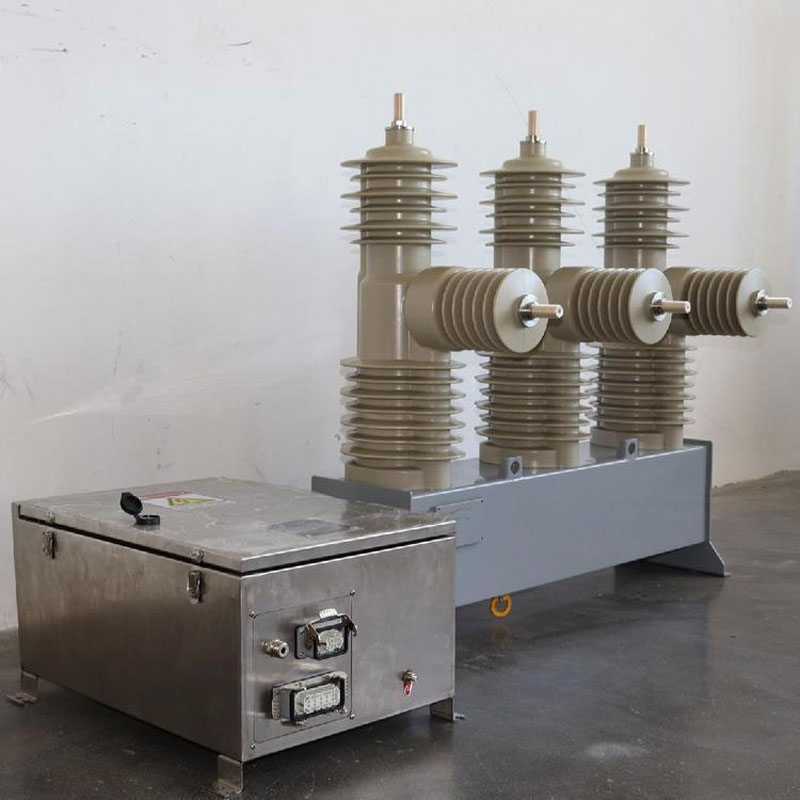

Реклоузер для экспорта
Автоматический реклоузер высокого напряжения переменного тока предназначен для трехфазных высоковольтных распределительных сетей переменного тока частотой 50/60 Гц с номинальным напряжением 10-38 кВ.
Описание
маркер
Описание продукта
Автоматический реклоузер высокого напряжения переменного тока предназначен для трехфазных высоковольтных распределительных сетей переменного тока частотой 50/60 Гц с номинальным напряжением 10-38 кВ. Данный реклоузер является интеллектуальным устройством, используемым совместно с секционерами, позволяющим реализовать автоматизацию распределительных сетей без зависимости от дополнительных систем управления. Реклоузер в основном состоит из трех частей: выключателя, контроллера и источника питания управления. Приводной механизм выполнен на основе магнитного привода, характеризующегося надежностью действия и длительным сроком службы. Часть выключателя выполнена в виде полюсных изоляторов, отлитых под давлением из эпоксидной смолы, обладающих превосходными изоляционными свойствами и высокой адаптацией к условиям окружающей среды.
Данный реклоузер не только выполняет функции обычного выключателя по включению и отключению нормальных и аварийных линий, но и после возникновения короткого замыкания автоматически выполняет многократные повторные включения в соответствии с заданным количеством циклов, взаимодействуя с секционерами для отключения поврежденного участка в интервале между повторными включениями, обеспечивая быстрое восстановление электроснабжения неповрежденных линий. Если количество повторных включений достигает заданного значения, реклоузер переходит в состояние блокировки включения, при этом реклоузер, находившийся в состоянии блокировки, снимает блокировку и автоматически включается, обеспечивая быстрое восстановление электроснабжения исправных линий. Данный процесс ограничивает зону отключения электроэнергии при аварии минимальным участком, что дает значительный социальный и экономический эффект.
Реклоузер оснащен шестью встроенными датчиками напряжения, которые могут использоваться для мониторинга напряжения в линии и оценки состояния, что дополнительно повышает возможности восприятия автоматизации распределительных сетей. В то же время данная продукция поддерживает функции четырехдистанционного управления, имеет множество способов удаленной связи, таких как оптоволоконная связь, радиорелейная связь, высокочастотная связь по линиям электропередачи, радиостанции, а также GSM/GPRS, CDMA, и соответствует стандарту связи IEC 62271-111, что облегчает интеграцию в различные системы автоматизации распределительных сетей. Кроме того, по требованию заказчика могут быть установлены дополнительные принадлежности, такие как разъединители, для удовлетворения требований различных сценариев применения.
Характеристики продукции
| Основные функции | |
| Приводной механизм | Магнитный привод |
| Полюсный изолятор | Эпоксидный полюсный изолятор |
| Включение и отключение | Ручное / электрическое |
| Последовательность операций | O-(0,3с)-CO-(1,5с)-CO-(1,5с) |
| Датчики напряжения | 6 шт. |
| Связь | Соответствует стандарту IEC62271-111 |
| Наименование | Значение параметра | |
| Номинальное напряжение | 12-40,5 кВ | |
| Номинальный ток | 630-1250 А | |
| Номинальная частота | 50-60 Гц | |
| Номинальный ток отключения при коротком замыкании | максимально до 25 кА | |
| Номинальный ток включения при коротком замыкании | 50 кА | |
| Номинальный ток термической стойкости | максимально до 25 кА/4 с | |
| Механический ресурс | раз | ≥10000 |
связаться с нами
Сопутствующие популярные продукты

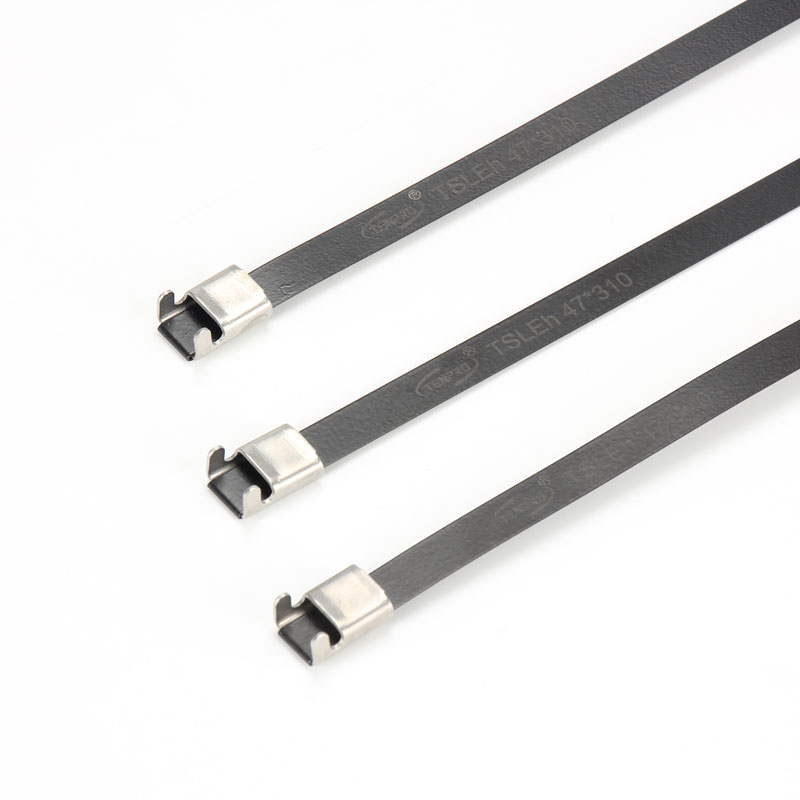

С L-образной пряжкой стяжка в ленте из нержавеющей стали с эпоксидным покрытием TSLE
Модель продукта: TSLE. Материал: Нержавеющая сталь с полимерным покрытием 304 или 316. Тип замка: L-образный тип. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.
Кольцевой распределительный пункт
Полностью изолированное и герметичное металлическое кольцевое распределительное устройство, разработанное компанией, в сочетании с интеллектуальным терминалом распределительного пункта автоматизации распределительных сетей образует систему нагрузочных выключателей с интеграцией первичных и вторичных цепей.

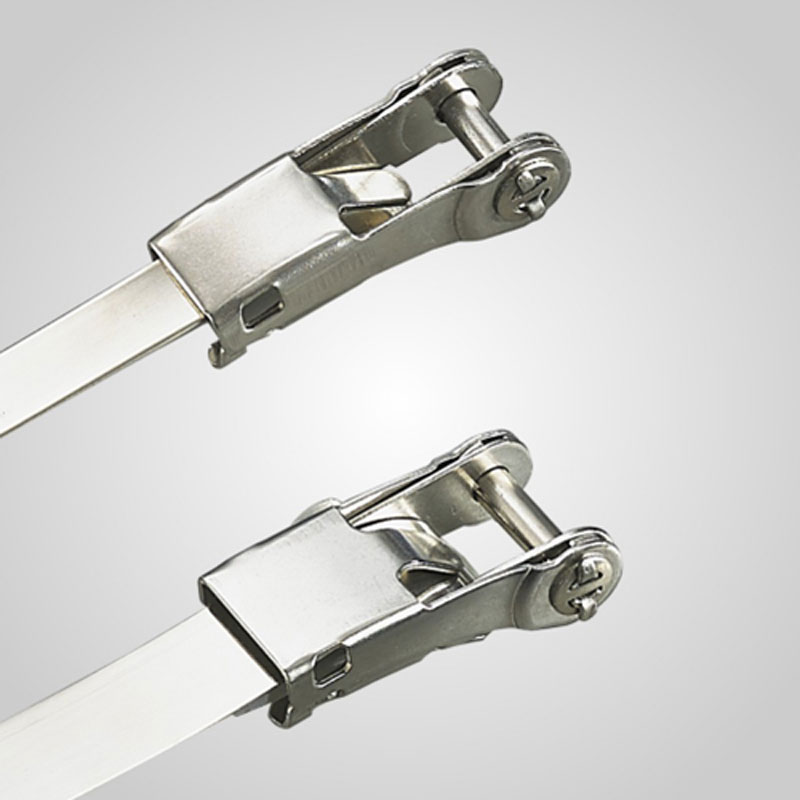

С универсальной пряжкой стяжка в ленте из нержавеющей стали неокрашенная TSA
Модель продукта: TSA. Материал: Нержавеющая сталь без покрытия 304 или 316. Тип замка: Универсальный замок. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.

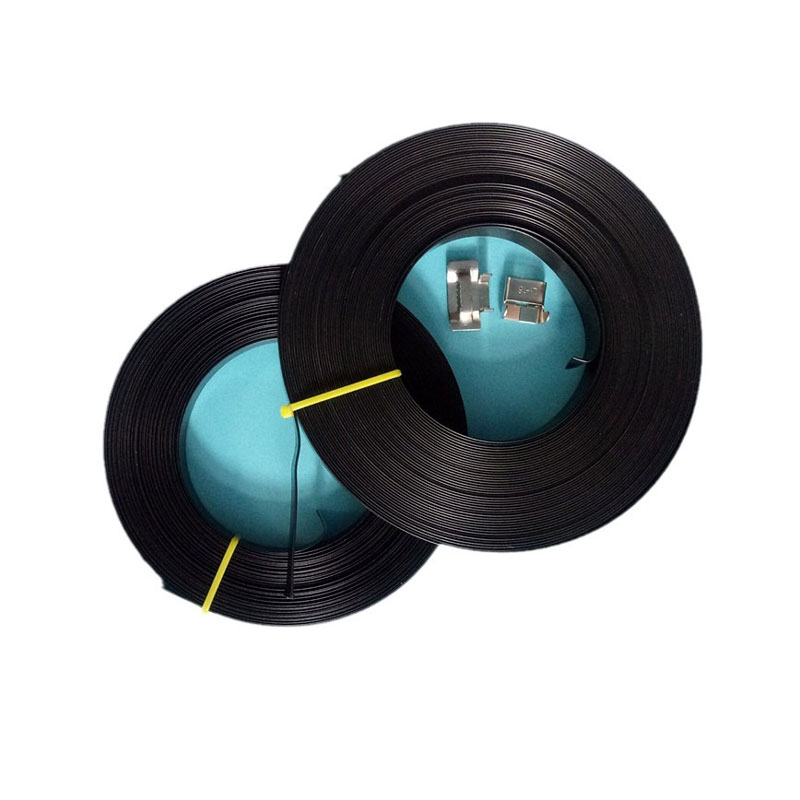

Стяжка в ленте из нержавеющей стали с ПВХ-покрытием в рулонах TSCV
Модель продукта: TSCV

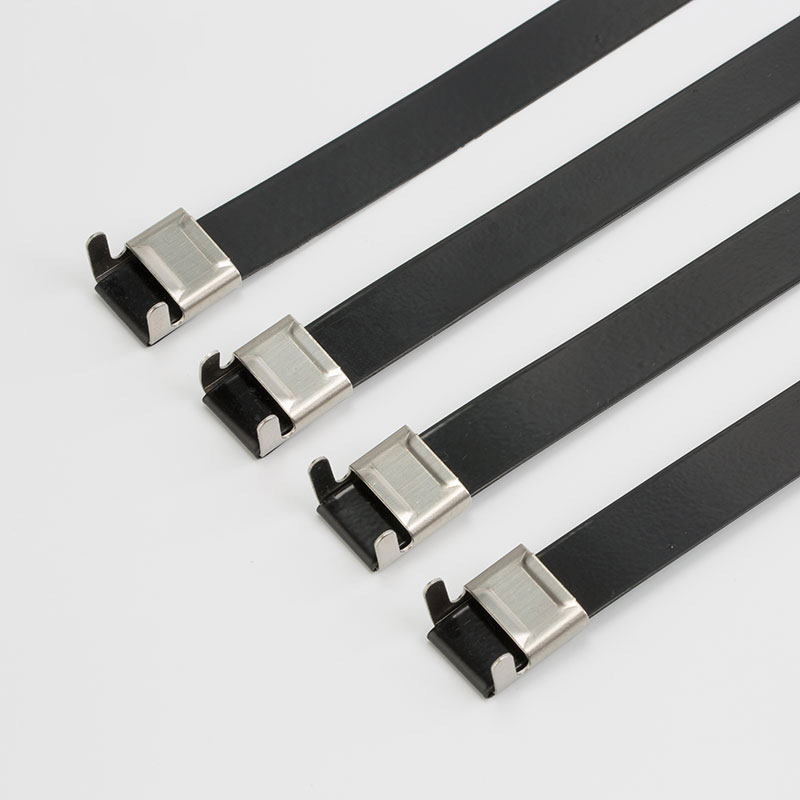

С L-образной пряжкой стяжка в ленте из нержавеющей стали с ПВХ-покрытием TSLV
Модель продукта: TSLV. Материал: Нержавеющая сталь с нейлоновым покрытием 304 или 316. Тип замка: L-образный тип. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.

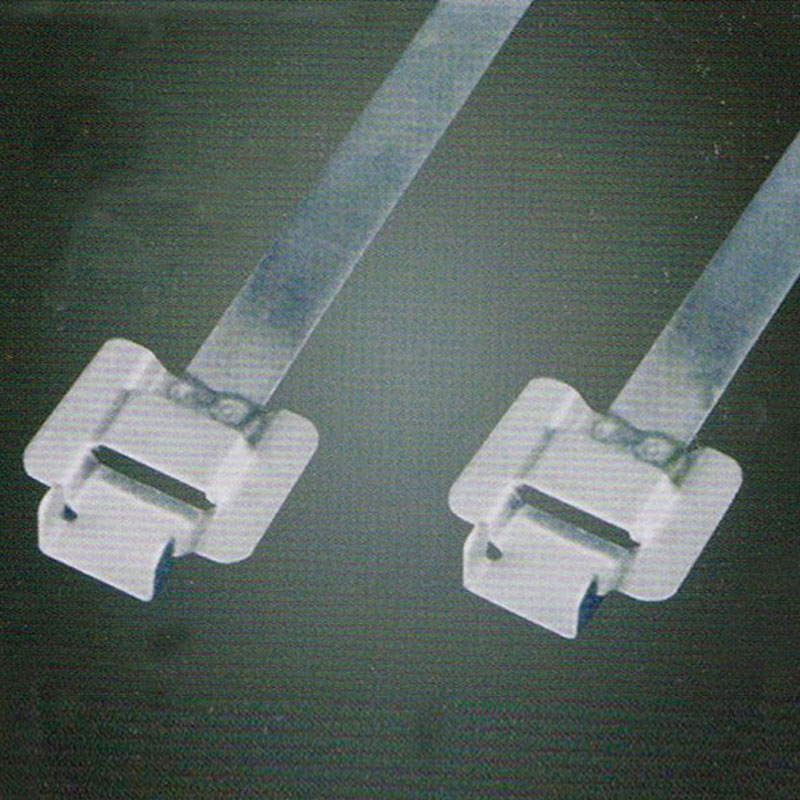

С зубчатой пряжкой стяжка в ленте из нержавеющей стали неокрашенная TSD
Модель продукта: TSD. Материал: Нержавеющая сталь без покрытия 304 или 316. Тип замка: Зубчатый замок. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.

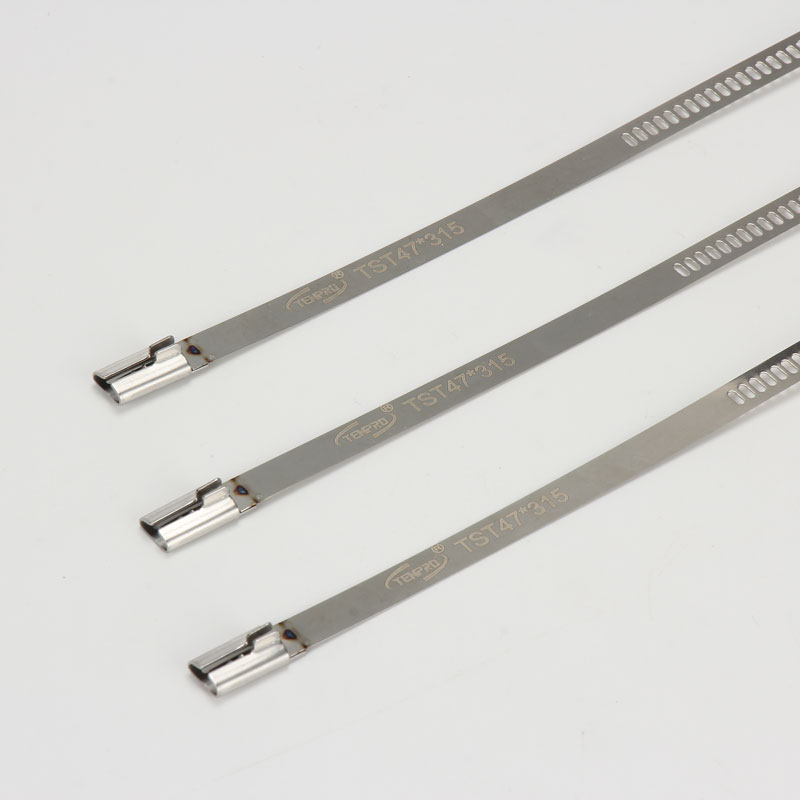

Стяжка в ленте из нержавеющей стали лестничного типа неокрашенная TST
Модель продукта: TST. Материал: Нержавеющая сталь без покрытия 304 или 316. Тип замка: Лестничный замок. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.
Высоковольтное распределительное устройство
KYN28 предназначено для работы в трёхфазных электрических сетях переменного тока с номинальным напряжением 12/24 кВ и номинальной частотой 50 Гц. Применяется для приёма и распределения электроэнергии, а также для управления, защиты и мониторинга электрических цепей.

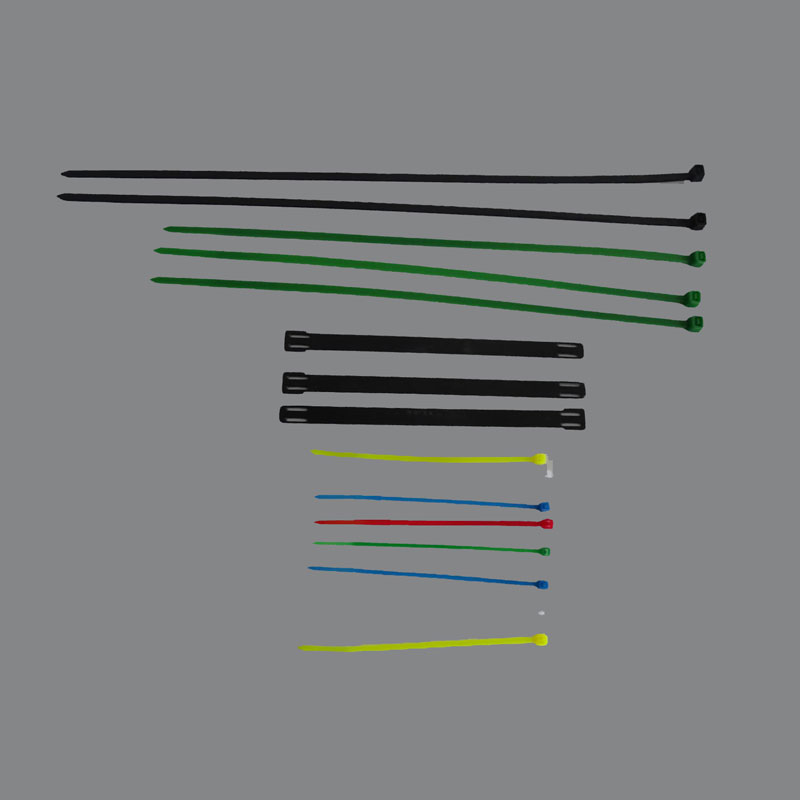

Стяжка нейлоновая
Характеристики продукции Модель и ширина (мм) Длина мм (дюйм) TNBT-3,6 TNBT-4,8 ...

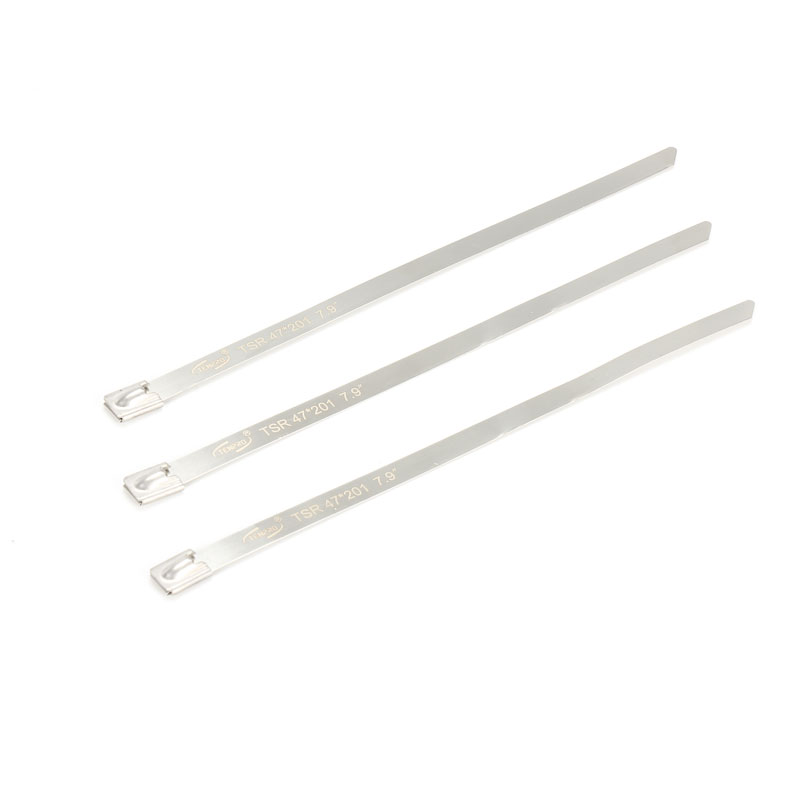

С роликовым самоблокирующимся замком стяжка в ленте из нержавеющей стали неокрашенная TSR
Модель продукта: TSR. Материал: Нержавеющая сталь без покрытия 304 или 316. Тип замка: Шариковый замок. Характеристики: Кислотостойкость, коррозионная стойкость, высокая прочность на разрыв, простота и быстрота монтажа.

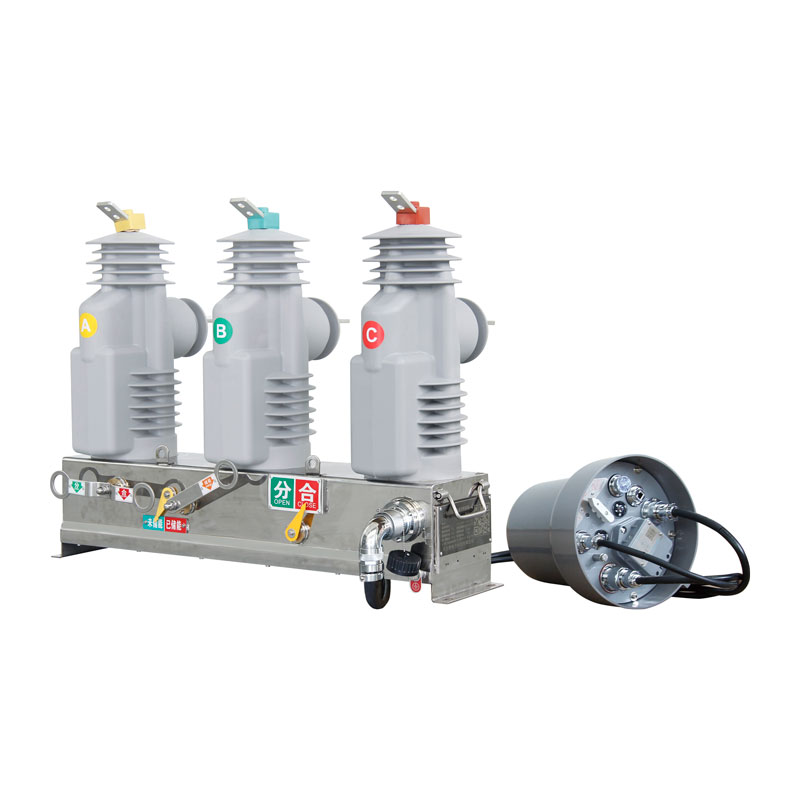

Вакуумный выключатель опорный с интеграцией первичных и вторичных цепей
Комплектный вакуумный выключатель опорный с интеграцией первичных и вторичных цепей является комплектным изделием, состоящим из вакуумного выключателя опорного и интеллектуального контроллера граничного выключателя.

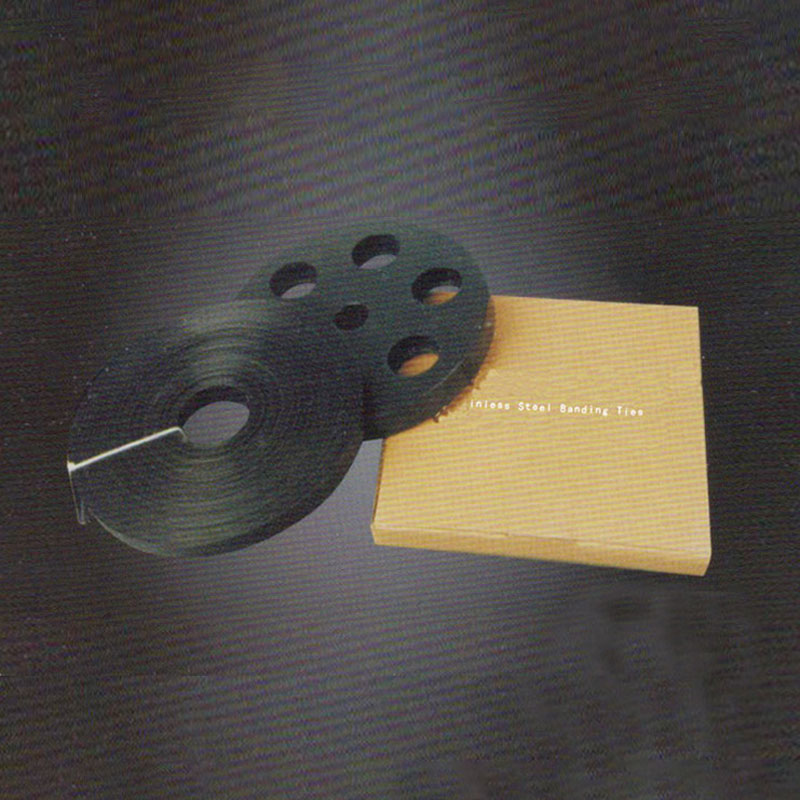

Стяжка в ленте из нержавеющей стали с эпоксидным покрытием в рулонах TSCE
