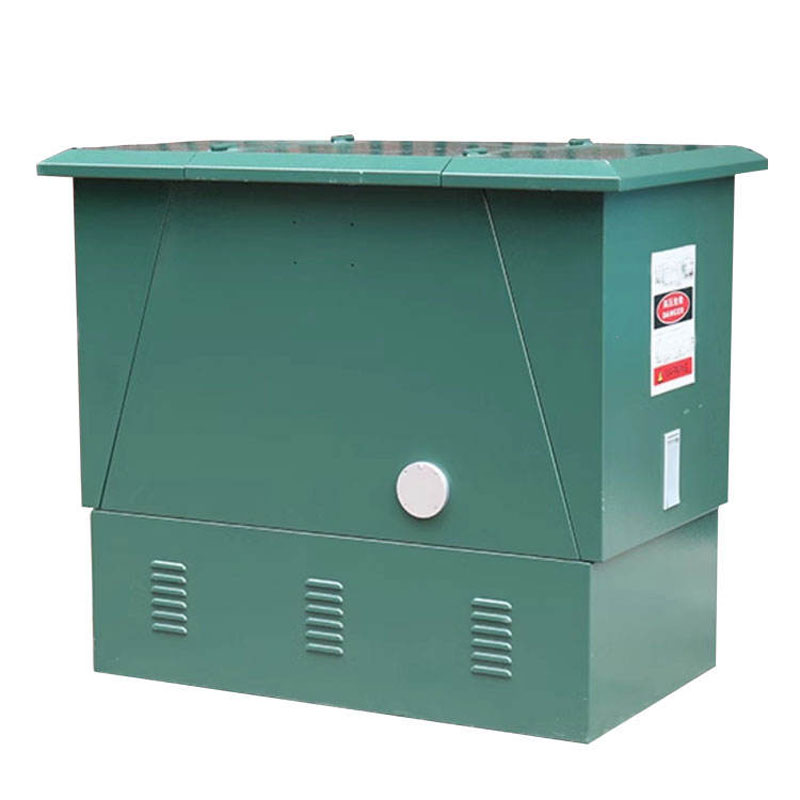

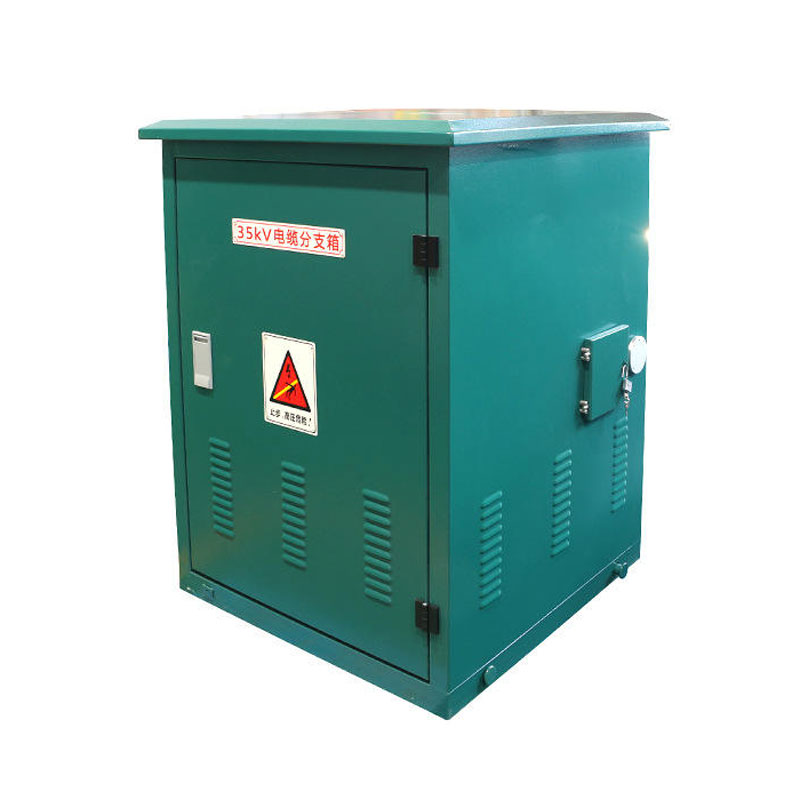

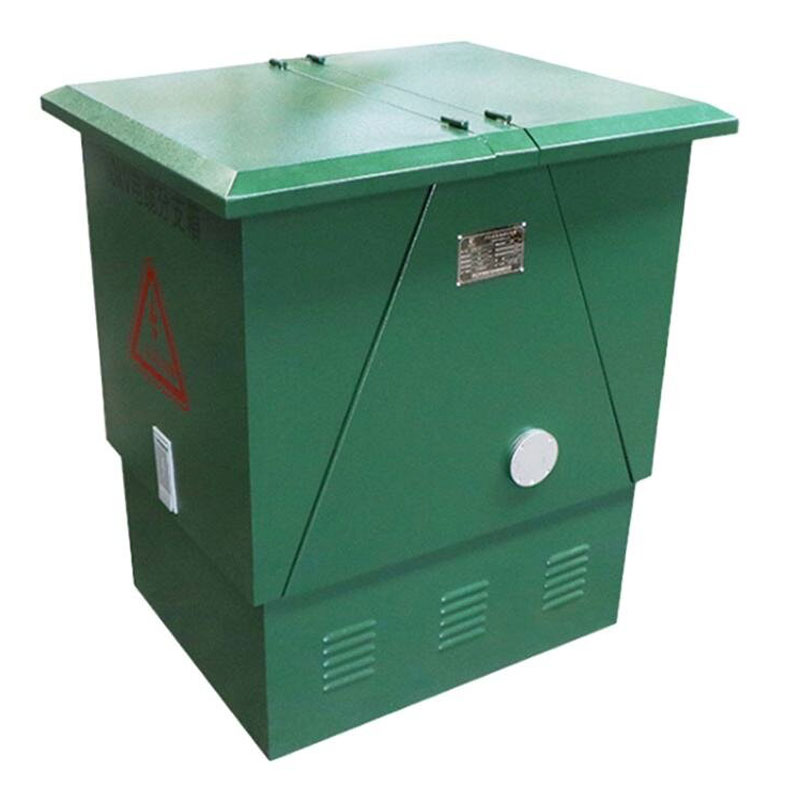

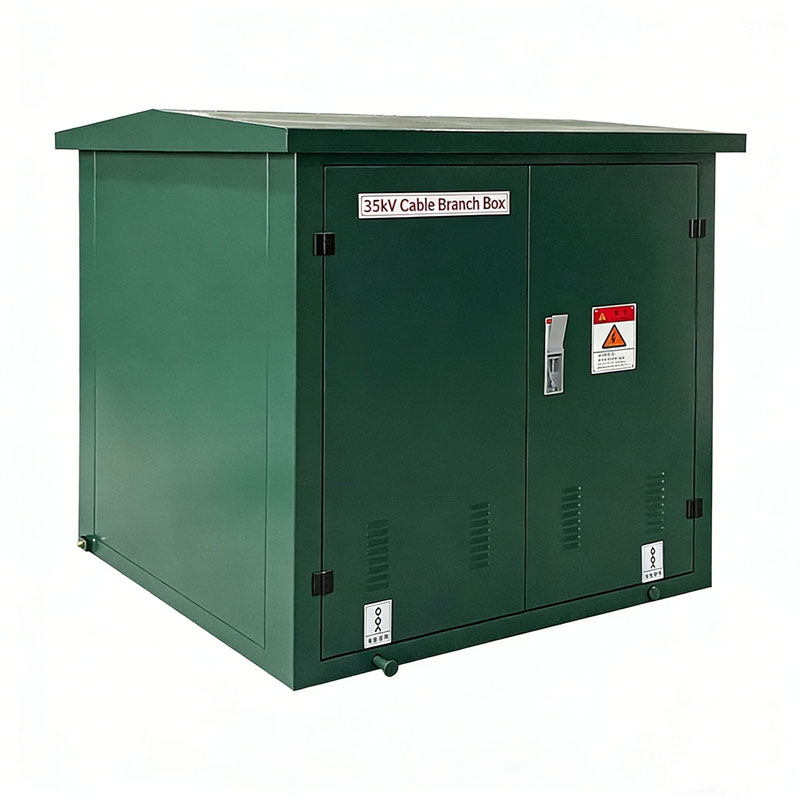

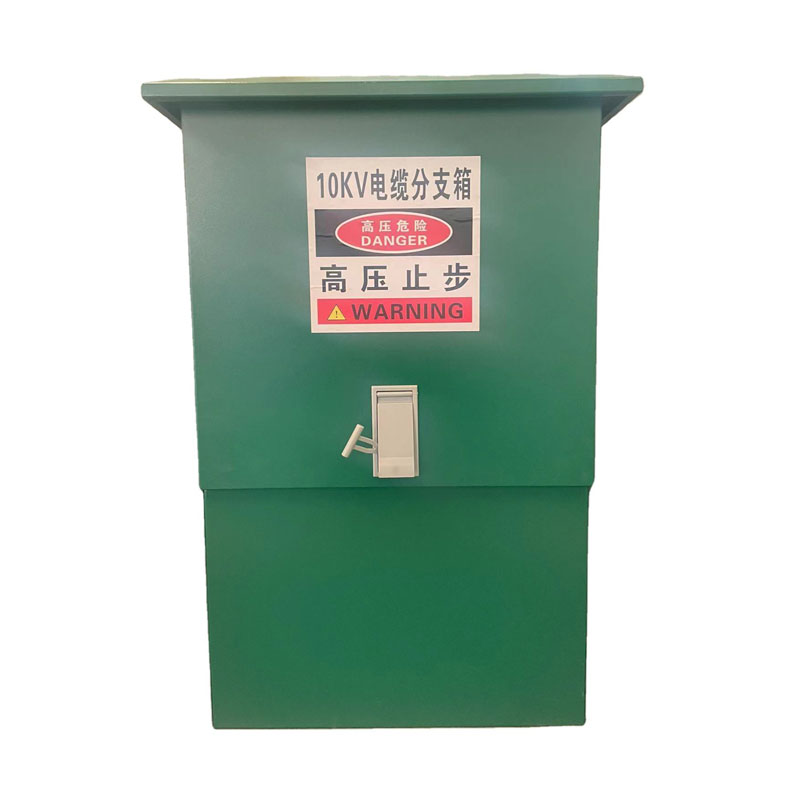

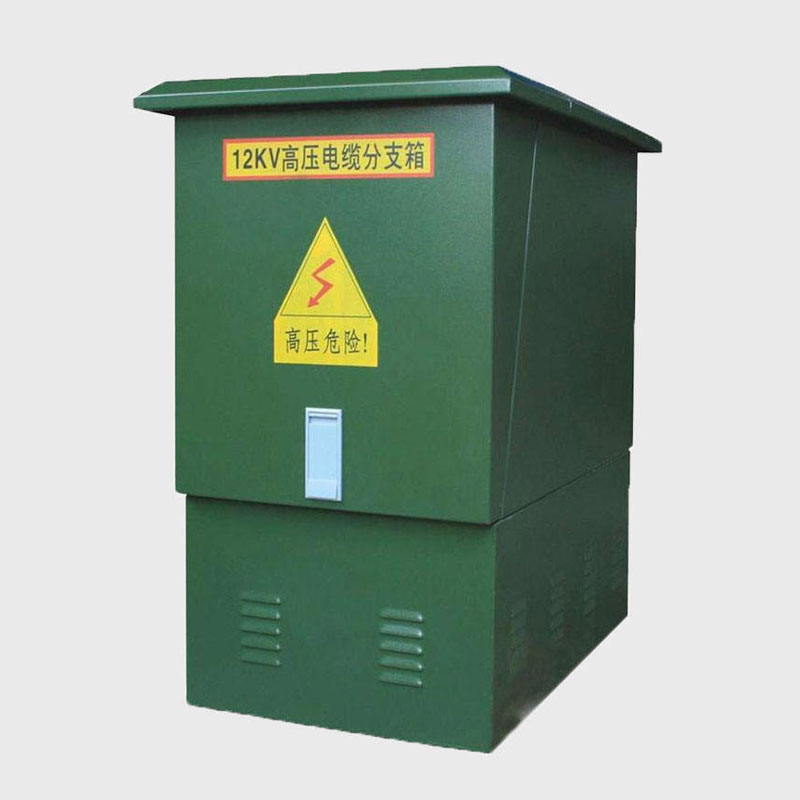

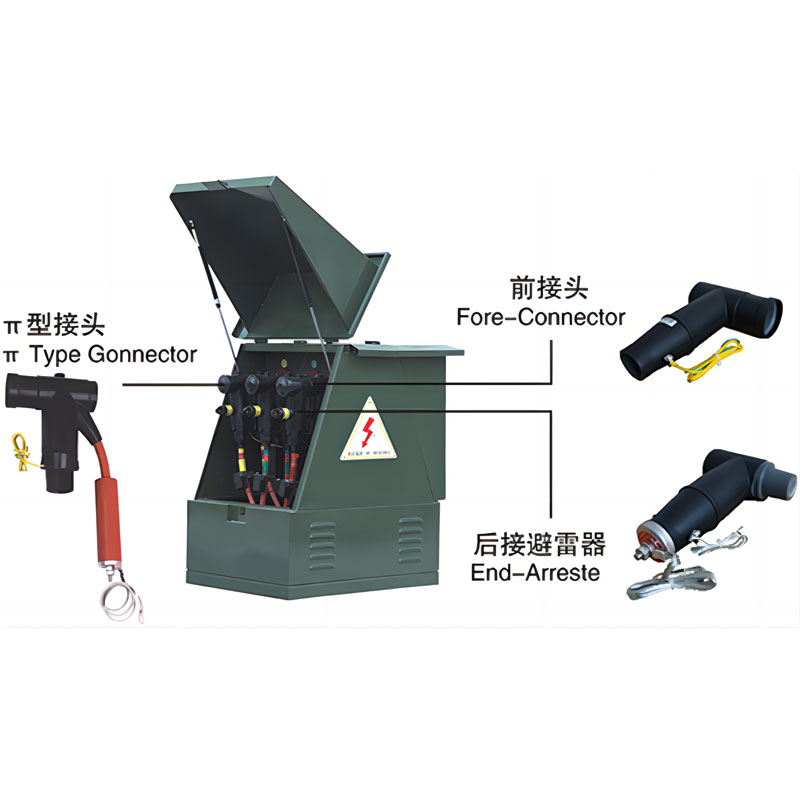

Распределительный кабельный шкаф является ключевым промежуточным элементом в распределительных линиях электропередачи, соединяющим кабели с другим электрооборудованием. Он отличается простотой подключения и гибкостью компоновки.
Распределительный кабельный шкаф является ключевым промежуточным элементом в распределительных линиях электропередачи, соединяющим кабели с другим электрооборудованием. Он отличается простотой подключения и гибкостью компоновки. Изделие имеет полностью изолированную, герметичную конструкцию, обладает отличной коррозионной стойкостью, не требует обслуживания и обеспечивает безопасную и надёжную эксплуатацию. Широко применяется в торговых центрах, промышленных парках, городских жилых комплексах, а также при модернизации городских электрических сетей.
Ниже приведено краткое описание основных функций, конструктивных особенностей и принципов выбора кабельных распределительных шкафов.
1. Обеспечение распределения и управления электрическими линиями, удовлетворение потребностей в ответвлениях питания.
2. Эффективная защита кабелей от механических повреждений и защита мест соединения кабелей от воздействия внешней среды.
3. Упрощение проверки, технического обслуживания и эксплуатационного управления электрической системой.

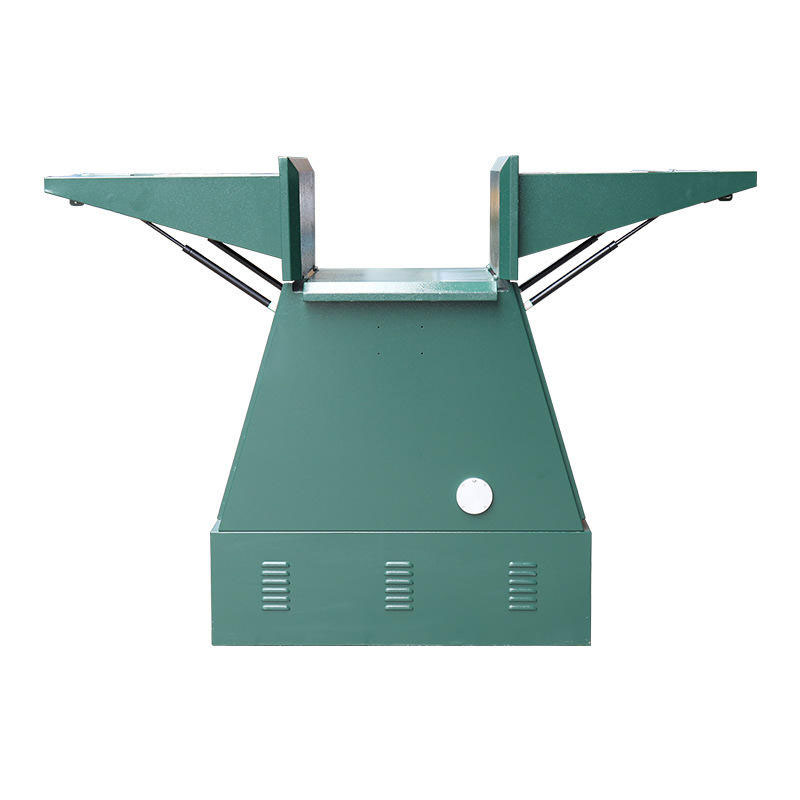

1. Корпус: изготавливается из высокопрочного металла с превосходной коррозионной стойкостью, в нижней части оборудован дренажным устройством.
2. Зажимы (клеммы): изготавливаются из высокопроводящей меди, типоразмер подбирается в соответствии с величиной токовой нагрузки.

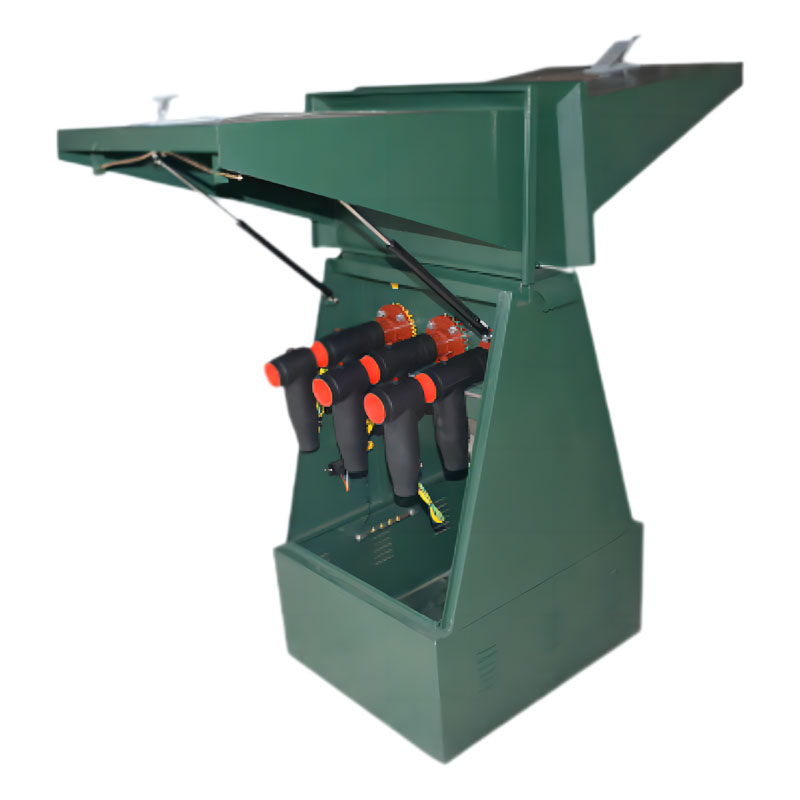

3. Опорная изоляция: выполняется из высокопрочного изоляционного материала, предназначена для поддержания и изоляции жил кабеля.
4. Соединительные болты: изготавливаются из нержавеющей стали, обеспечивают надёжное и прочное соединение кабельных наконечников.
5. Защитные устройства: возможно оснащение защитными выключателями перегрузки, устройствами защиты от перенапряжений (ограничителями перенапряжений) и т.п., повышающими безопасность работы системы.
6. Устройство для сбора и отвода масла при утечке: обеспечивает эффективный сбор и отвод масла в случае его утечки, предотвращая разлив.
7. Заземляющее устройство: обеспечивает надёжное заземление экранной сетки кабеля и корпуса, предотвращая возникновение аварий из-за токов утечки.
8. Антикоррозионное покрытие: наружная поверхность покрыта полиуретановой краской или другим антикоррозионным составом для дополнительной защиты от воздействия агрессивной среды.
При выборе следует в полной мере учитывать фактические потребности в нагрузке и условия эксплуатации, руководствуясь принципами безопасности, надёжности и удобства эксплуатации, чтобы обеспечить эффективное функционирование кабельного распределительного шкафа в электрической системе.
| Параметр | Ед. изм. | Низкое напряжение (с автоматическим выключателем в литом корпусе) | Низкое напряжение (с разъединителем под плавкий предохранитель типа «ножевая контактная группа») | 12 кВ | 24 кВ | 40,5 кВ |
| Номинальное напряжение | кВ | 0,4 | 0,4 | 12 | 24 | 40,5 |
| Номинальная частота | Гц | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Номинальный ток | А | 10–800 | 160/250/400/630 | 630 | 630 | 630 |
| Испытательное напряжение промышленной частоты (1 мин) | кВ | 3 | 3 | 42 | 65 | 95 (относительно земли) / 115 (разрыв контактов) |
| Грозовой импульсный испытательный ток (напряжение) | кВ | 6 | 8 | 75 | 125 | 185 (относительно земли) / 215 (разрыв контактов) |
| Номинальный ток короткого замыкания (термическая стойкость) | кА, в течение ... с | — | — | 20 | 20 | 31,5 (в течение 2 с, для заземляющего ножа) |
| Номинальный пиковый ток короткого замыкания (электродинамическая стойкость) | кА | — | — | 50 | 50 | 63 |
| Степень защиты корпуса | — | IP44 | IP44 | IP33 | IP33 | — |
