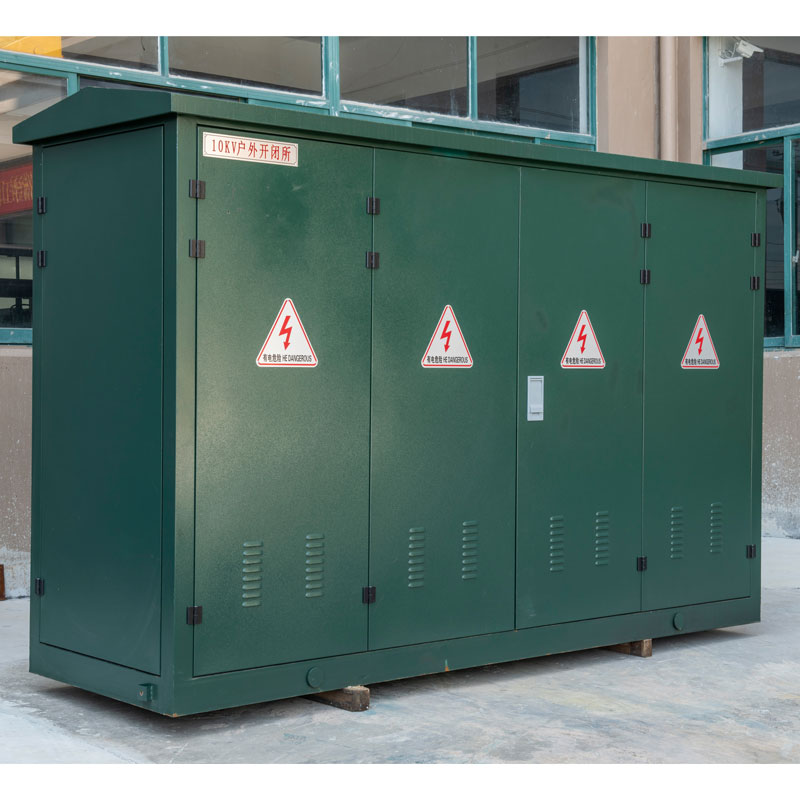

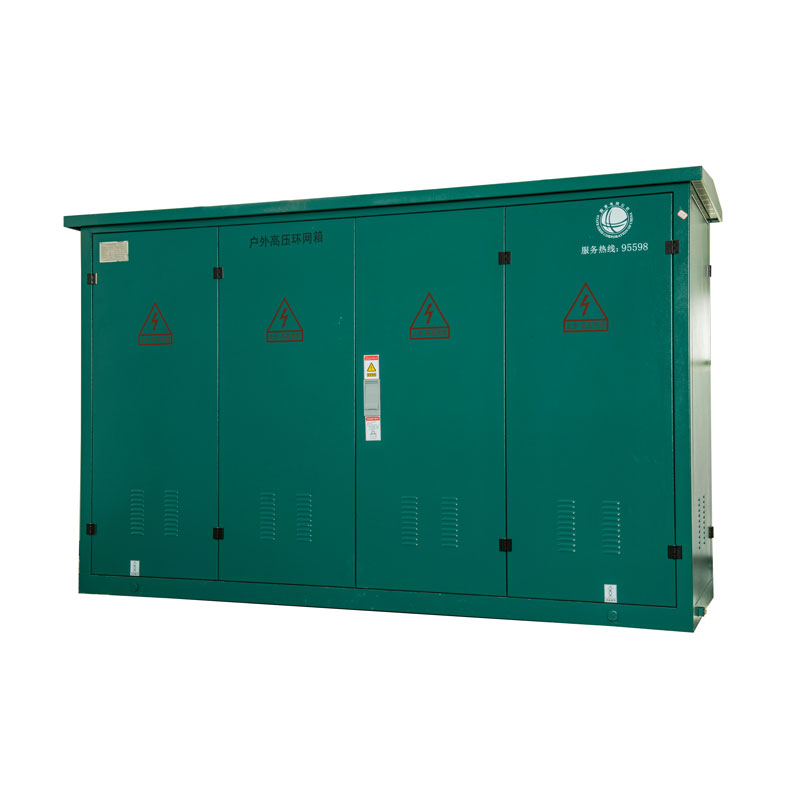

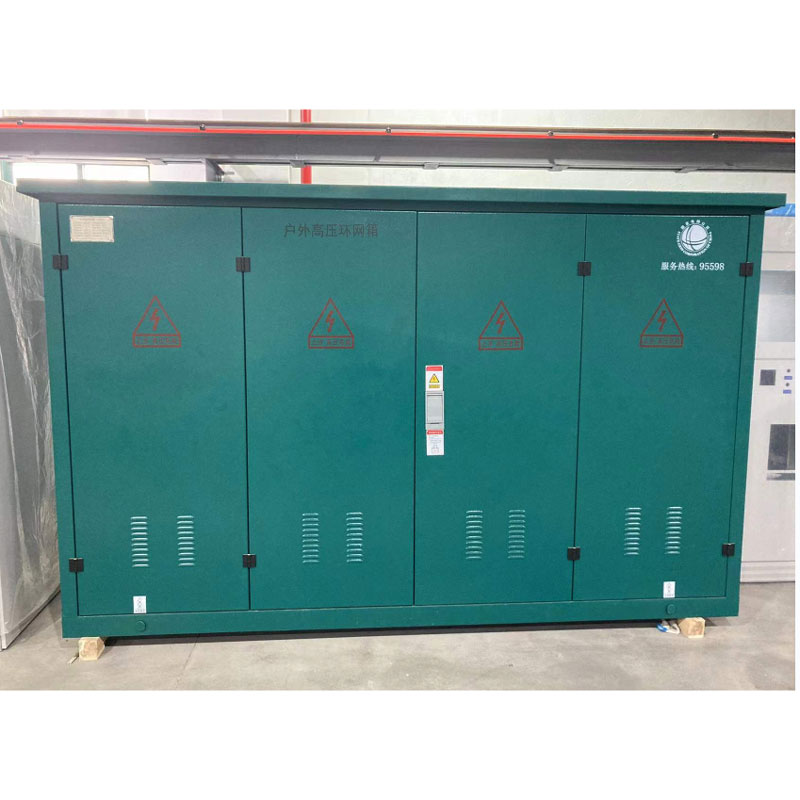

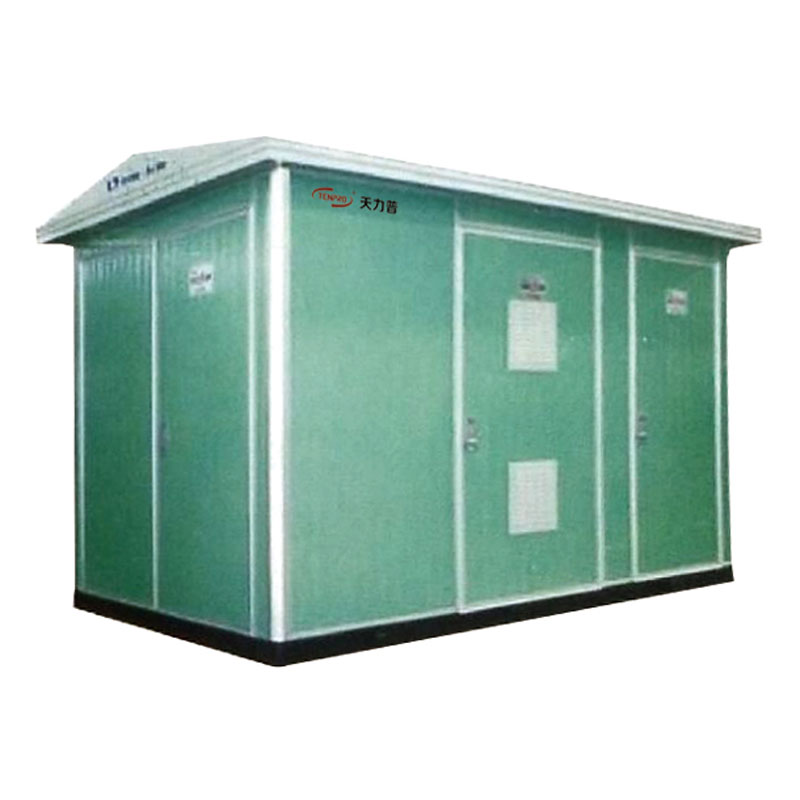

Комплектный шкаф кольцевого распределительного пункта с интеграцией первичных и вторичных цепей
По мере непрерывного развития и прогресса общества городские электрические сети Китая претерпели огромные изменения, в большинстве городов сформировались или формируются зоны с высокой концентрацией электрических нагрузок.
Описание
маркер
Описание продукта
Наименование продукции: Комплектный шкаф кольцевого распределительного пункта с интеграцией первичных и вторичных цепей 10 кВ / 20 кВ / 33 кВ / 38 кВ
По мере непрерывного развития и прогресса общества городские электрические сети Китая претерпели огромные изменения, в большинстве городов сформировались или формируются зоны с высокой концентрацией электрических нагрузок. Прежний способ электроснабжения от линий 12/24 кВ трансформаторных подстанций непосредственно к конечным потребителям уже не может удовлетворить требования городского развития, поэтому возник новый способ электроснабжения через распределительные пункты.
Комплектный шкаф кольцевого распределительного пункта с интеграцией первичных и вторичных цепей TEXGW-12, терминал распределительного пункта является интеллектуальным комплектным устройством, разработанным в соответствии с требованиями новейшего стандарта Государственной сетевой корпорации Китая «Технические стандарты на комплектные устройства первичной и вторичной автоматизации распределительных сетей», объединяющим передовые технологии электромагнитных трансформаторов напряжения, трансформаторов тока, модуля учета электрической энергии, высокоскоростной регистрации аварийных переходных процессов.

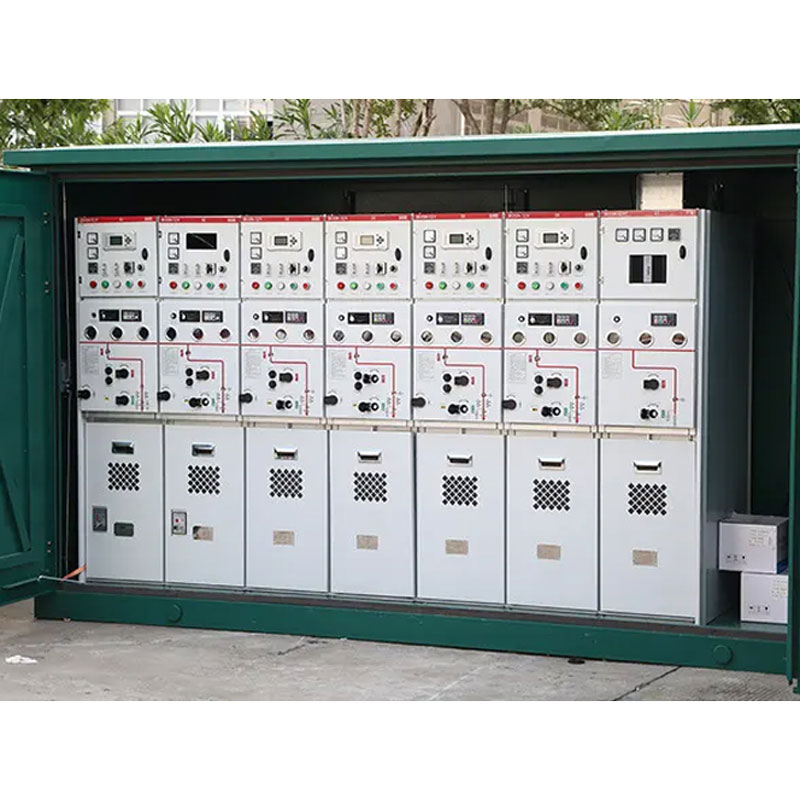

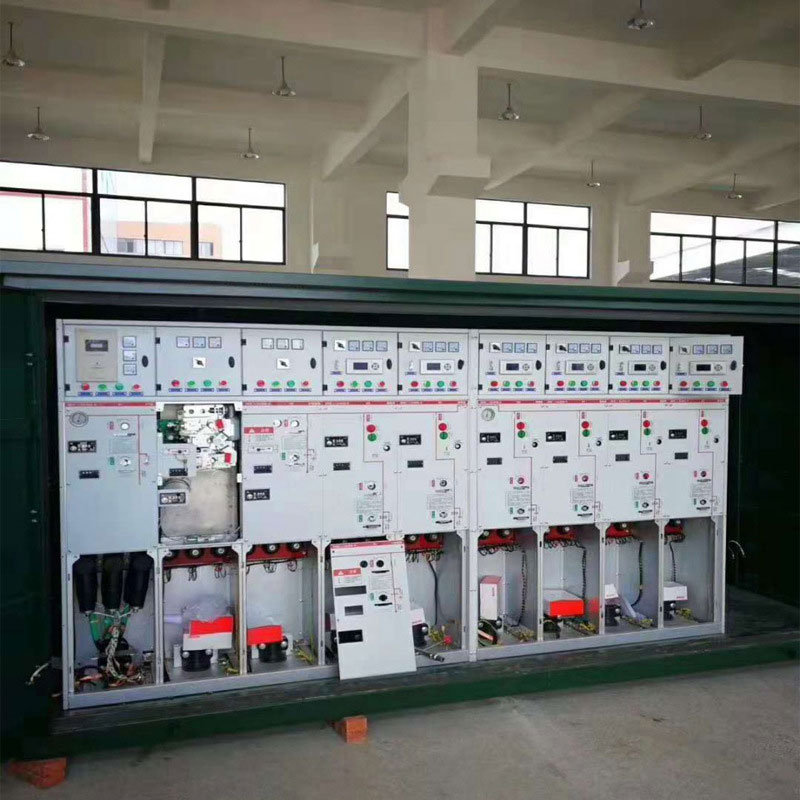

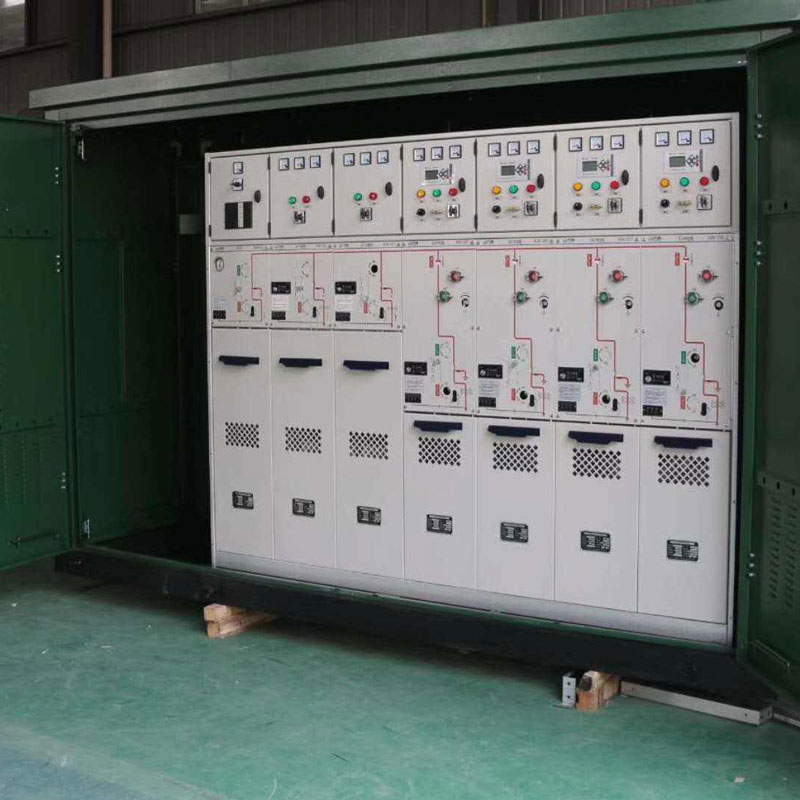

Данное устройство состоит из ячеек ввода и вывода кольцевой линии, фидерных ячеек, ячейки трансформатора напряжения, централизованного терминала распределительного пункта и соединительных кабелей, способно осуществлять сбор активной мощности, реактивной мощности, коэффициента мощности, частоты, тока нулевой последовательности и напряжения нулевой последовательности, обладает функциями учета потерь в линиях, учета электрической энергии, а также функциями сигнализации о наличии напряжения в линии, превышении напряжения, превышении нагрузки, обнаружения и обработки коротких замыканий, обнаружения и обработки однофазных замыканий на землю, поддерживает передачу событий коротких замыканий и замыканий на землю для удовлетворения требований автоматизации распределительных сетей.
Основные функции
На основе традиционных функций терминала распределительного пункта добавлена функция сбора потерь в распределительных линиях метрологического класса, оптимизированы функции определения и локализации замыканий на землю при малых токах, увеличена частота дискретизации, что позволяет формам записи аварийных процессов максимально приблизиться к реальным формам волн.
Функция сбора потерь в линиях. Использование модуля сбора потерь в распределительных линиях для реализации функции сбора электрической энергии по интервалам, осуществление в реальном времени сбора данных об электрической энергии на линиях, включая расчет активной энергии прямого и обратного направления и реактивной энергии в четырех квадрантах, что позволяет реализовать функцию двунаправленного учета и поддерживать функцию позиционирования.
Функция определения и локализации замыканий на землю при малых токах. Посредством анализа и сбора данных от трансформаторов фазного тока и трансформаторов тока нулевой последовательности, блок управления идентифицирует эти характерные признаки с помощью различных алгоритмов, что позволяет точно определить зону возникновения повреждения.
Функция записи аварийных процессов. Посредством дискретизации 128 точек на цикл, полной записи форм сигналов каждого канала за 4 цикла до аварии и 8 циклов после аварии, а также телесигнальной информации о положении и другой информации, передача на главную станцию для анализа причин возникновения аварии, и поддержка циклического хранения 64 записей аварийных процессов.
Характеристики продукции
1. Соответствие требованиям автоматизации фидеров, контроллер использует напряжение линии в качестве критерия;
2. Посредством задержки включения и взаимодействия с защитой трансформаторной подстанции осуществляется локальная обработка повреждений, не требуется аккумуляторная батарея, отсутствует зависимость от связи и главной станции, может быть реализован полный функционал терминала автоматизации фидеров;
3. В конструкции исключена возможность нестабильности системы, вызванная наличием аккумуляторных батарей и других элементов, требующих обслуживания;
4. Четкое и удобное управление функциями системы автоматизации распределительных сетей;
5. Использование нагрузочных выключателей для частых операций или вакуумных выключателей для удовлетворения требований экономичной эксплуатации автоматизации распределительных сетей;
6. Использование элегазовых выключателей, монтируемых на опоре, или вакуумных выключателей для реализации элегазового дугогашения или изоляции;
7. Трехфазная компоновка в шкафу, кабельные вводы и выводы, выполненные методом литья или прессования, полностью герметичная конструкция, разъемы военного класса, общая технология полной герметизации, обеспечивающая высокую атмосферостойкость продукции, хорошую устойчивость к образованию конденсата, не менее 15 лет без обслуживания;
8. Надежная герметичность, степень защиты IP67, отработанная технология герметизации корпуса, использование технологии литья под давлением в оснастке за одну операцию, высокая механическая прочность, хорошая газоплотность корпуса;
9. Встроенный разъединяющий контакт и вакуумная дугогасительная камера соединены последовательно с асинхронным взаимодействием, хорошая способность к включению и отключению, высокая безопасность;
10. Обладает характеристиками без обслуживания, главная цепь нагрузочного выключателя или вакуумного выключателя, монтируемого на опоре, вторичная цепь, приводной механизм герметизированы в элегазе, не подвержены влиянию внешней среды, стабильность характеристик, надежность, отсутствие необходимости в обслуживании.
Основные особенности
1. Использование электромагнитного механизма с время-напряженной характеристикой или обычного пружинного механизма;
2. Наличие функций обычной защиты, защиты по току и напряжению, а также распределенной интеллектуальной функции автоматизации фидеров;
3. Использование централизованно-распределенного терминала управления, интуитивно понятного и простого в использовании;
4. Использование технологии электронных датчиков напряжения;
5. Разъединяющий нож и вакуумная дугогасительная камера сблокированы;
6. Резервное питание от суперконденсатора, обслуживание в течение всего жизненного цикла;
7. Возможность произвольной комбинации шкафов с вакуумными выключателями и нагрузочными выключателями, гибкость и удобство.
Условия эксплуатации и область применения продукции
(1) Условия окружающей среды:
Максимальная и минимальная температура окружающей среды: -40°C ~ +70°C;
Максимальный перепад температур: 25 К;
Высота над уровнем моря: ≤1000 м;
Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%;
Сейсмостойкость: горизонтальное ускорение грунта 0,2 g, вертикальное ускорение 0,1 g;
Для использования в системах 12 кВ с заземлением через малое сопротивление или через дугогасящий реактор;
Место установки не должно иметь газов, паров, химических отложений, пыли и других взрывоопасных и коррозионных сред, которые сильно влияют на изоляционную прочность нагрузочных выключателей и вакуумных выключателей.
(2) Область применения:
Широко используется в реконструкции городских электрических сетей, жилых микрорайонах, деловых центрах и других густонаселенных городских районах.
Характеристики продукции
| Наименование | Значение технического параметра | |
| Часть первичного выключателя | ||
| Номинальное напряжение | 12-40,5 кВ | |
| Номинальный ток | 630-1250 А | |
| Номинальная частота | 50-60 Гц | |
| Номинальный ток отключения при коротком замыкании | максимально до 25 кА | |
| Номинальный ток включения при коротком замыкании | 50 кА | |
| Номинальный ток термической стойкости | максимально до 25 кА/4 с | |
| Количество отключений номинального тока короткого замыкания | 30 раз | |
| Разновременность замыкания трех фаз | ≤2 мс | |
| Изоляционная среда | Элегаз / сухой воздух или азот / твердая изоляция | |
| Степень защиты | IP44 | |
| Механический ресурс | ≥10000 раз | |
| Часть терминального управления | ||
| Рабочее питание | AC220±20%, 50-60 Гц | |
| Общая потребляемая мощность устройства | ≤15 ВА | |
| Телеметрический вход | Точность измерения | U, I: класс 0,5; P, Q: класс 1; F: класс 0,01 |
| Линейный диапазон | Напряжение: 0-300 В; Ток: 0-100 А | |
| Телесигнальный вход | Питание телесигналов | DC24 В |
| Разрешающая способность | ≤2 мс | |
| Стандартная емкость | 2 шт. | |
| Телесигнальный выход | Способ вывода | Силовое реле |
| Коммутационная способность контактов | AC250 В/16 А; DC48 В/10 А; DC30 В/16 А | |
| Стандартная емкость | 1 группа Вкл./Откл. | |
| Электромагнитная совместимость | Соответствует уровню IV отраслевого стандарта электроэнергетики DL/T721-2013 | |
