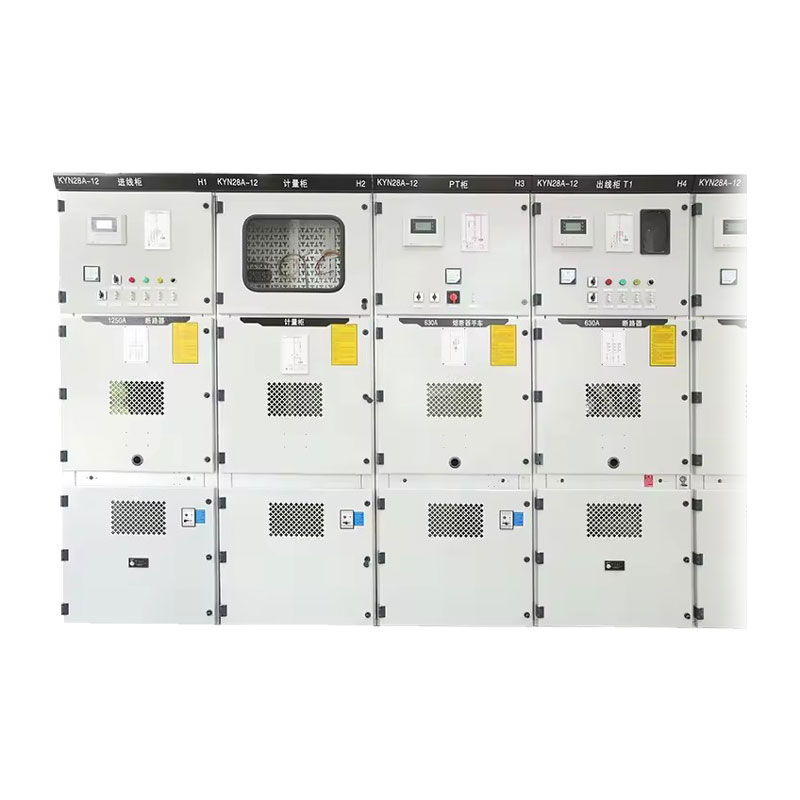

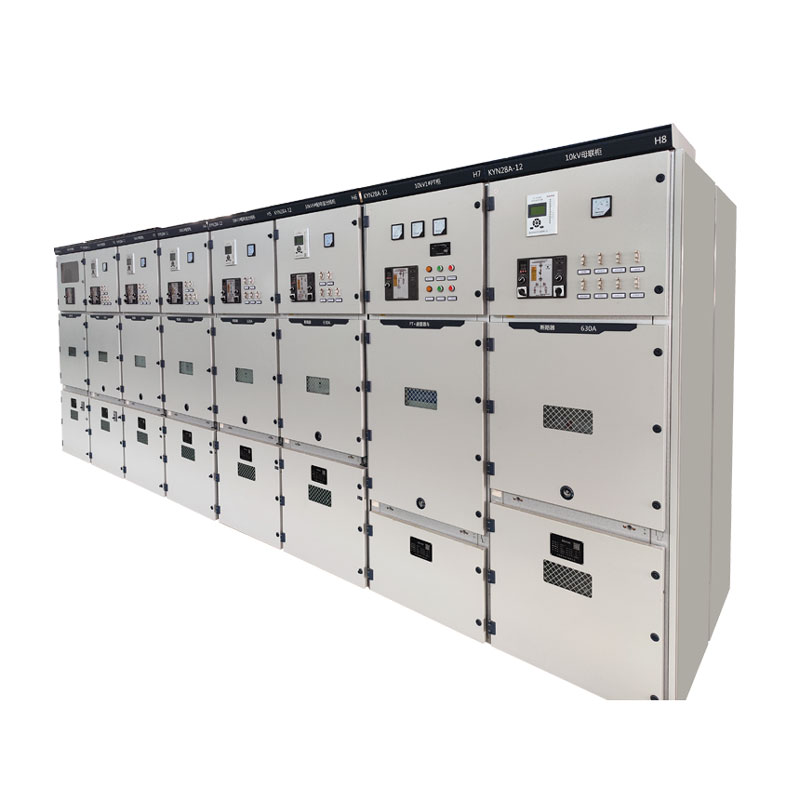

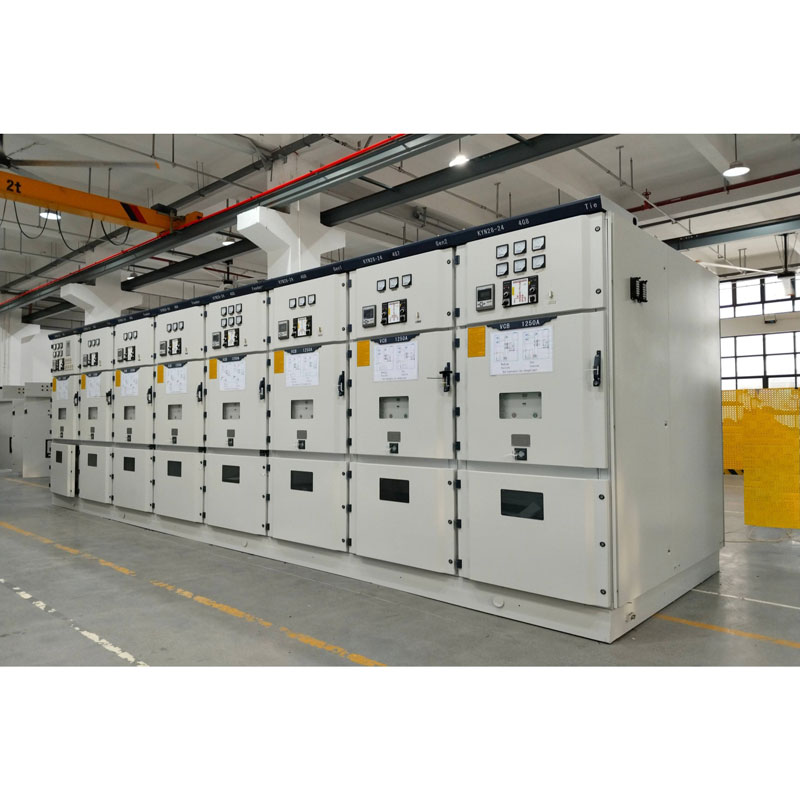

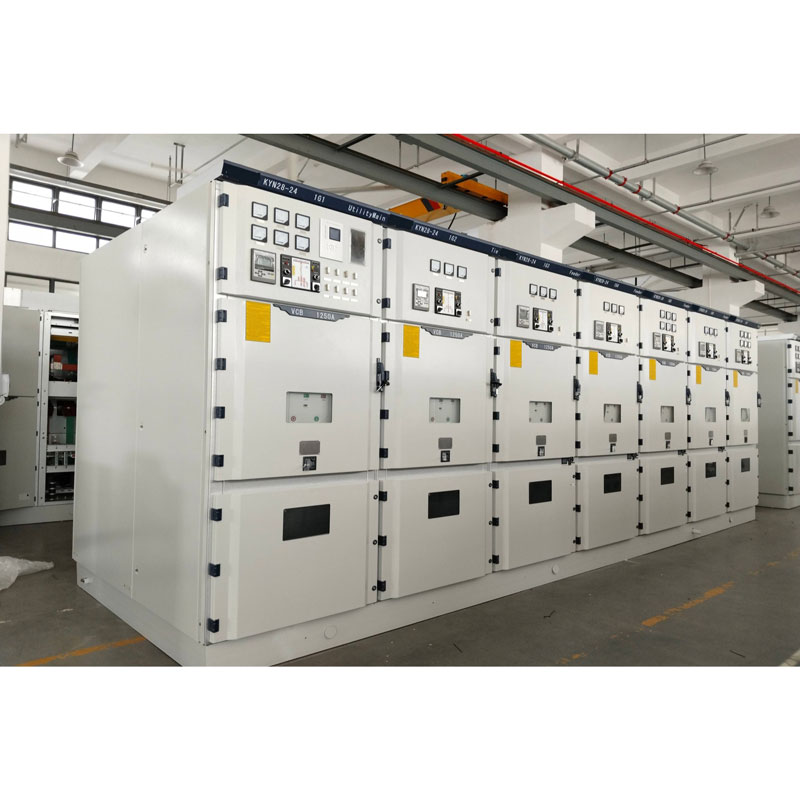

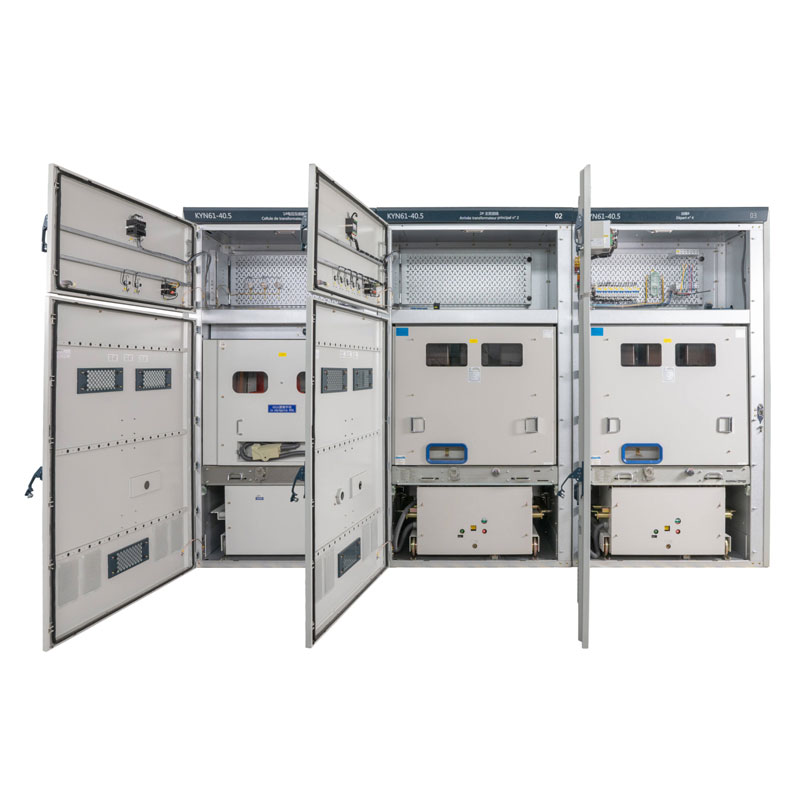

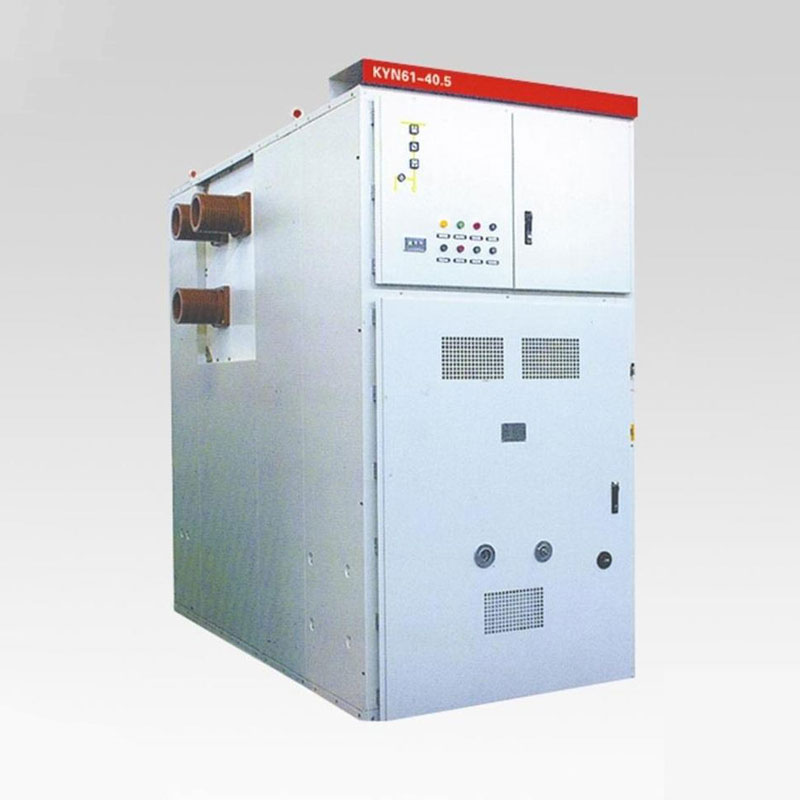

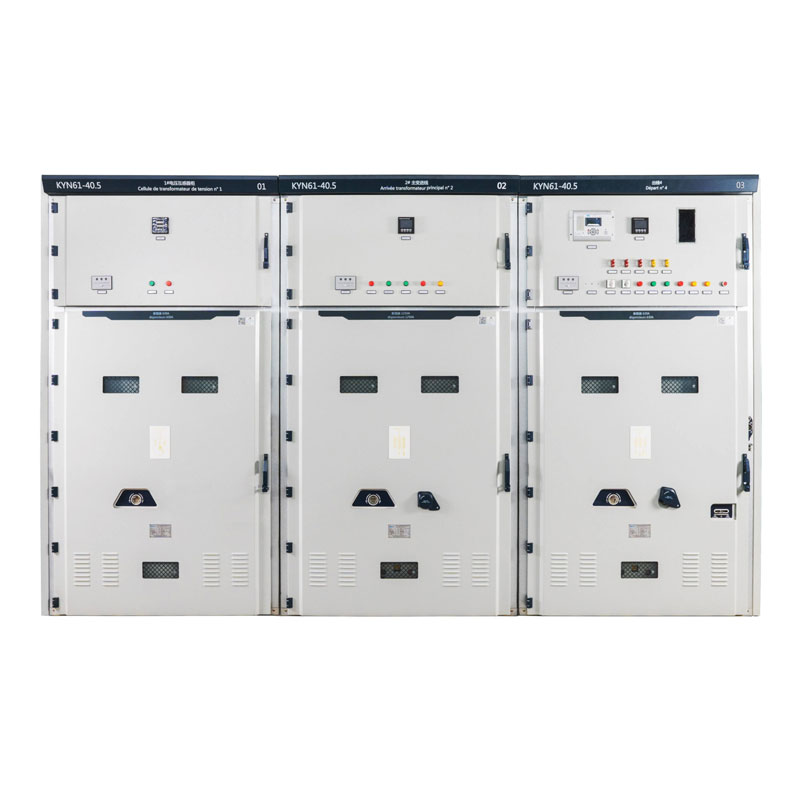

Высоковольтное распределительное устройство
KYN28 предназначено для работы в трёхфазных электрических сетях переменного тока с номинальным напряжением 12/24 кВ и номинальной частотой 50 Гц. Применяется для приёма и распределения электроэнергии, а также для управления, защиты и мониторинга электрических цепей.
Описание
маркер
Описание продукта
KYN28 предназначено для работы в трёхфазных электрических сетях переменного тока с номинальным напряжением 12/24 кВ и номинальной частотой 50 Гц. Применяется для приёма и распределения электроэнергии, а также для управления, защиты и мониторинга электрических цепей.
Конструкция изделия строго соответствует следующим стандартам: GB3906 «Комплектные распределительные устройства переменного тока с металлической оболочкой на напряжение от 3 до 35 кВ», GB/T11022 «Общие технические требования для высоковольтного коммутационного оборудования и устройств управления», IEC60298 «Комплектные распределительные устройства переменного тока с металлической оболочкой на номинальное напряжение выше 1 кВ и до 52 кВ включительно», DL/T404 «Технические условия на закупку высоковольтного комплектного распределительного устройства внутренней установки переменного тока».
Ниже приводится систематическое описание устройства по следующим разделам: особенности продукции, конструкция, положения выдвижного элемента, условия эксплуатации и технические параметры.
I. Основные особенности
1．Конструкция с металлической оболочкой металлокорпус
Корпус изготовлен из высококачественной листовой стали с применением ЧПУ-обработки, соединение элементов осуществляется сваркой или болтовым креплением. Конструкция обладает высокой механической прочностью, эффективно противостоит воздействию внутренней перемещающейся дуги и обеспечивает безопасность обслуживающего персонала. Внутреннее пространство разделено металлическими перегородками на отдельные функциональные отсеки, что значительно повышает безопасность и надёжность.
2．Выдвижная конструкция среднего расположения
Основной вакуумный выключатель установлен на выкатной тележке, которая размещается на направляющих в средней части корпуса — отсюда название «среднего расположения». Такая конструкция позволяет легко выкатить тележку с выключателем из шкафа без отсоединения силовых кабелей, что удобно для технического обслуживания, испытаний и замены. Тележки одного типоразмера полностью взаимозаменяемы. Предусмотрены три положения: «рабочее», «испытательное», «отключено/выкачено» — с соответствующими надёжными блокировками.
3．Высокая надёжность
В качестве коммутационного элемента используется высокопроизводительный вакуумный выключатель с высокой дугогасящей способностью, большим электрическим ресурсом и длительным межсервисным интервалом. Токоведущие цепи первичного тока выполнены из меди с высокой проводимостью и подвергнуты серебрению или лужению, что снижает переходное сопротивление и увеличивает пропускную способность по току.
4．Полноценная блокировка «Пять защит»
Комбинация механических и электрических блокировок обеспечивает следующие меры безопасности:
● Предотвращение ошибочного включения или отключения выключателя;
● Предотвращение перемещения тележки под нагрузкой, перемещение разрешено только при отключённом выключателе;
● Предотвращение включения выключателя при включённом заземляющем разъединителе;
● Предотвращение включения заземляющего разъединителя при наличии напряжения;
● Предотвращение доступа к токоведущим частям, задняя дверца или дверца кабельного отсека открывается только при включённом заземляющем разъединителе.
5．Хорошие изоляционные свойства
Помимо воздушной изоляции, широко применяются технологии комбинированной изоляции: токоведущие части, такие как шины и неподвижные контакты, покрыты эпоксидной смолой или SMC. Это позволяет сделать конструкцию более компактной, уменьшить занимаемую площадь и адаптировать устройство к различным условиям установки.
II. Основная конструкция
Устройство состоит из неподвижного корпуса и выкатной тележки. Корпус разделён металлическими перегородками на четыре изолированных отсека:
● Отсек выключателя средняя верхняя часть: оснащён направляющими для тележки, подвижными и неподвижными контактами розеточного типа, шторным механизмом и вторичной розеткой. При выкатывании тележки шторки автоматически закрываются, изолируя неподвижные контакты и предотвращая прикосновение к токоведущим частям.
● Отсек сборных шин верхняя задняя часть: здесь устанавливаются главные и ответвительные шины, проходящие через все шкафы. Шины изолированы или закреплены с помощью изоляционных материалов.
● Кабельный отсек нижняя задняя часть: предназначен для подключения вводных и выводных кабелей. Может быть оснащён трансформаторами тока и напряжения, заземляющим разъединителем, ограничителями перенапряжений и т.д. В нижней задней части расположен вал привода заземляющего разъединителя.

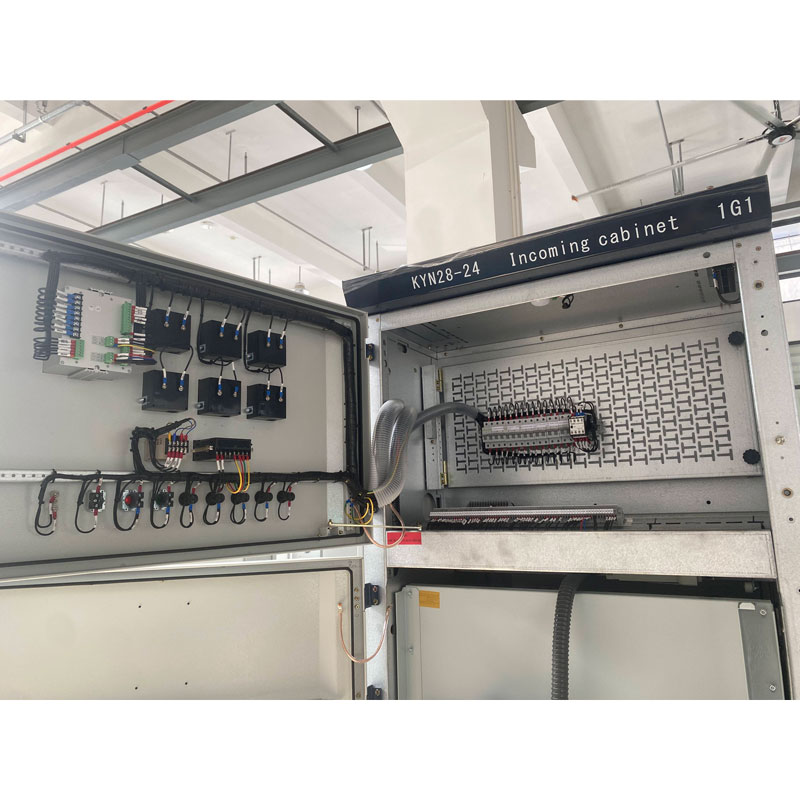

● Отсек релейной и измерительной аппаратуры верхняя передняя часть: здесь устанавливаются устройства релейной защиты, измерительные приборы, сигнальные индикаторы, оперативные переключатели, устройства микропроцессорной защиты и другое вторичное оборудование. На двери размещены амперметры, вольтметры и индикаторы состояния.
III. Три положения выкатной тележки
● Рабочее положение: тележка полностью вдвинута, подвижные и неподвижные контакты первичной цепи замкнуты, вторичная вилка подключена. Выключатель готов к выполнению операций включения и отключения.
● Испытательное положение: тележка частично выкачена, первичная цепь надёжно разомкнута и изолирована, вторичная вилка остаётся подключённой. Возможно тестирование цепей управления и защиты выключателя.
● Отключено/выкачено положение ремонта: тележка полностью выкачена из шкафа или установлена на транспортную тележку. Первичная и вторичная цепи полностью разомкнуты. Это позволяет производить обслуживание и ремонт вакуумного выключателя.
IV. Условия эксплуатации
● Температура окружающей среды: максимальная +40°C, минимальная -15°C, при специальном исполнении до -45°C;
● Влажность: среднесуточная ≤95%, среднемесячная ≤90%;
● Высота над уровнем моря: не более 1000 м;
● Сейсмическая стойкость: интенсивность землетрясения не более 8 баллов;
● Окружающая среда: воздух не должен содержать коррозионно-активных или легковоспламеняющихся газов, паров воды и других агрессивных примесей;
● Отсутствие сильного загрязнения и постоянной интенсивной вибрации. В жёстких условиях конструкция соответствует требованиям класса I. При отклонении от нормальных условий эксплуатации параметры согласовываются между заказчиком и производителем.
| Параметр | Ед. изм. | Значение |
| Номинальное напряжение | кВ | 12, 24 |
| Номинальная частота | Гц | 50/60 |
| Номинальный ток | А | 630, 1250, 1600, 2000, 2500, 3150 |
| Номинальный ток термической стойкости в течение 4 с | кА | 16, 20, 25, 31,5, 40, 50 |
| Номинальный пиковый ток электродинамическая стойкость | кА | 40, 50, 63, 80, 100, 125 |
| Номинальный ток отключения при КЗ | кА | 16, 20, 25, 31,5, 40, 50 |
| Номинальный ток включения при КЗ амплитудное значение | кА | 40, 50, 63, 80, 100, 125 |
| Степень защиты | — | Корпус: IP4X; при открытых дверцах отсеков и отсека выключателя: IP2X |
