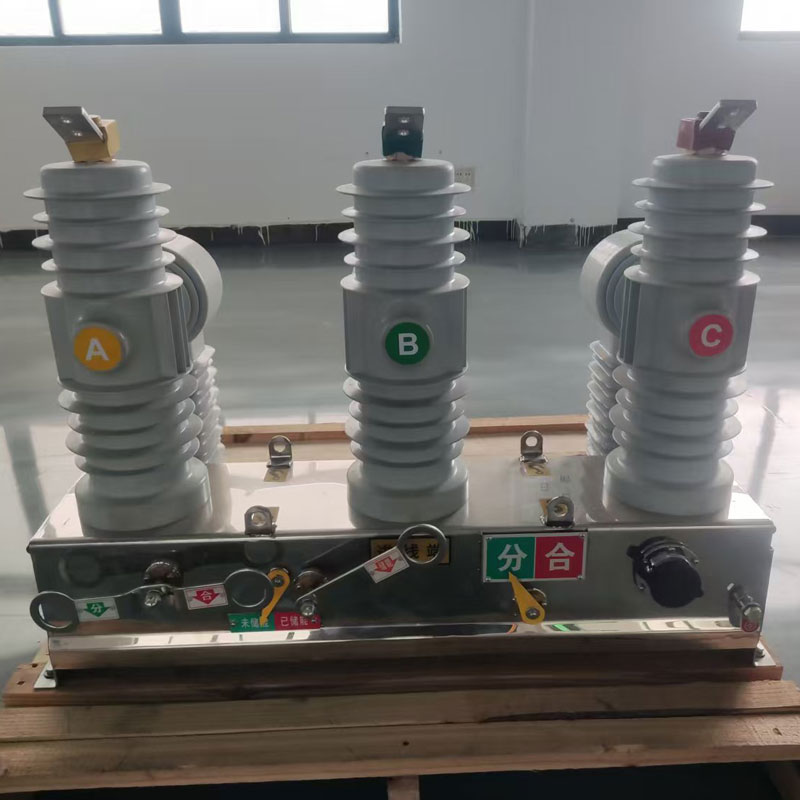

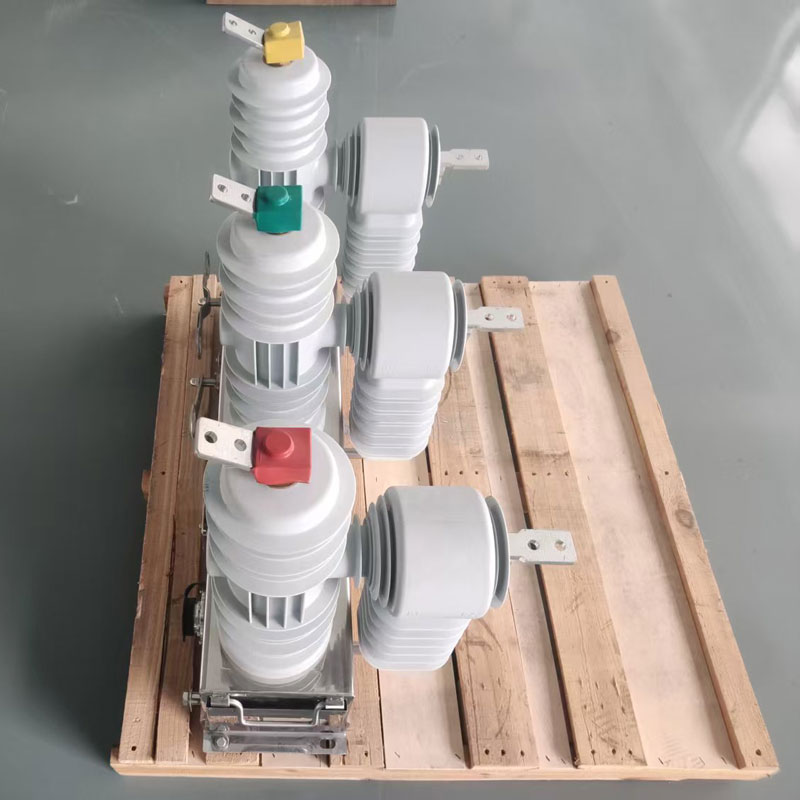

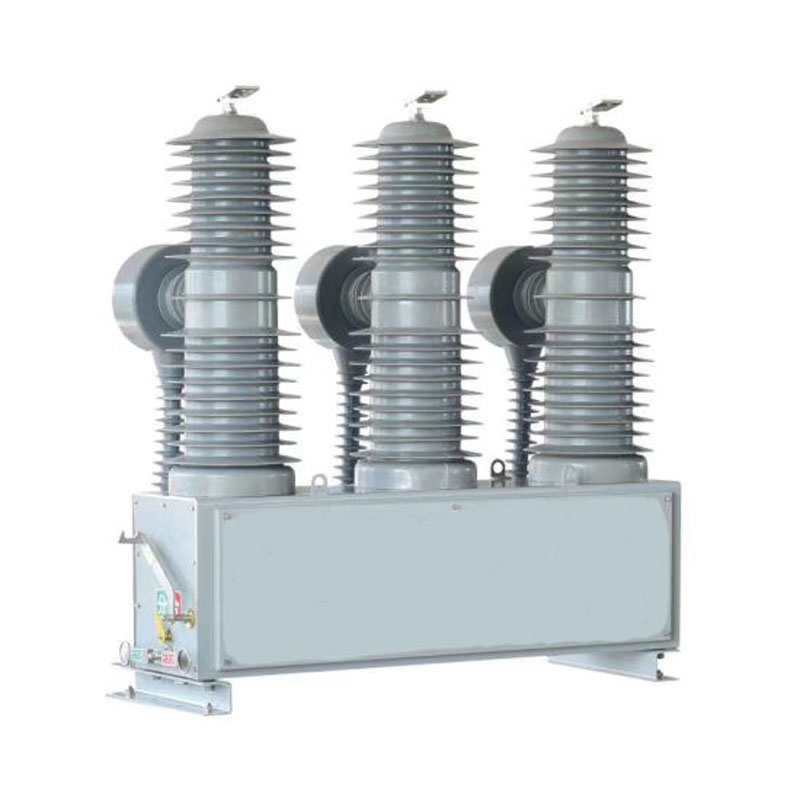

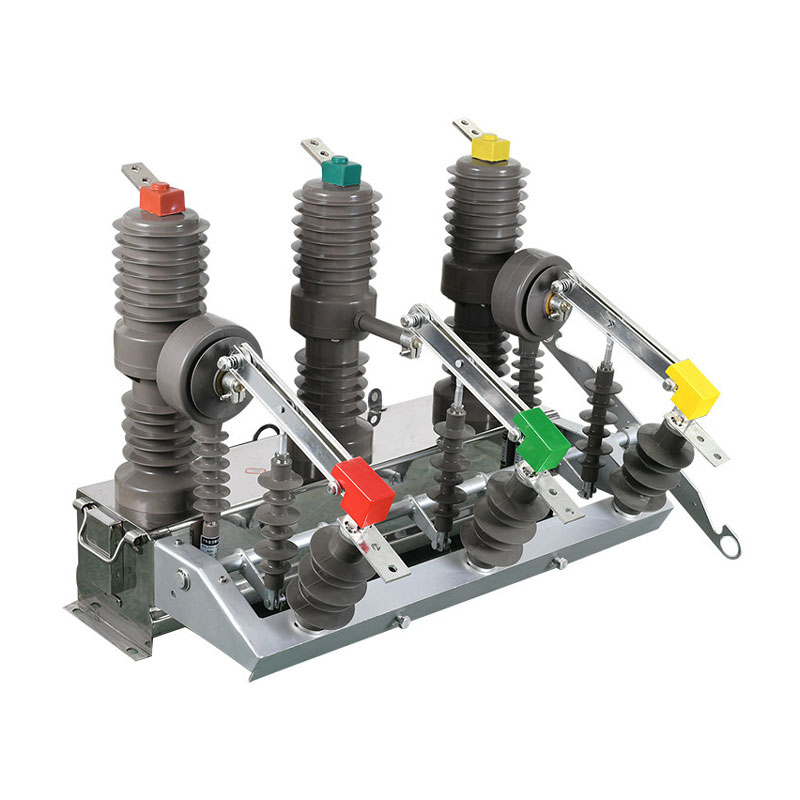

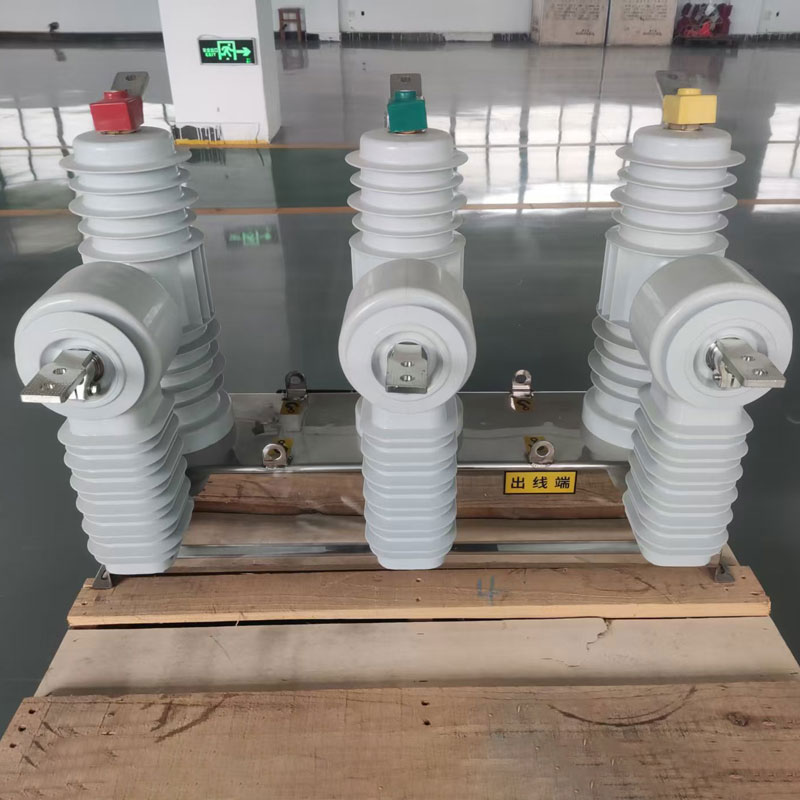

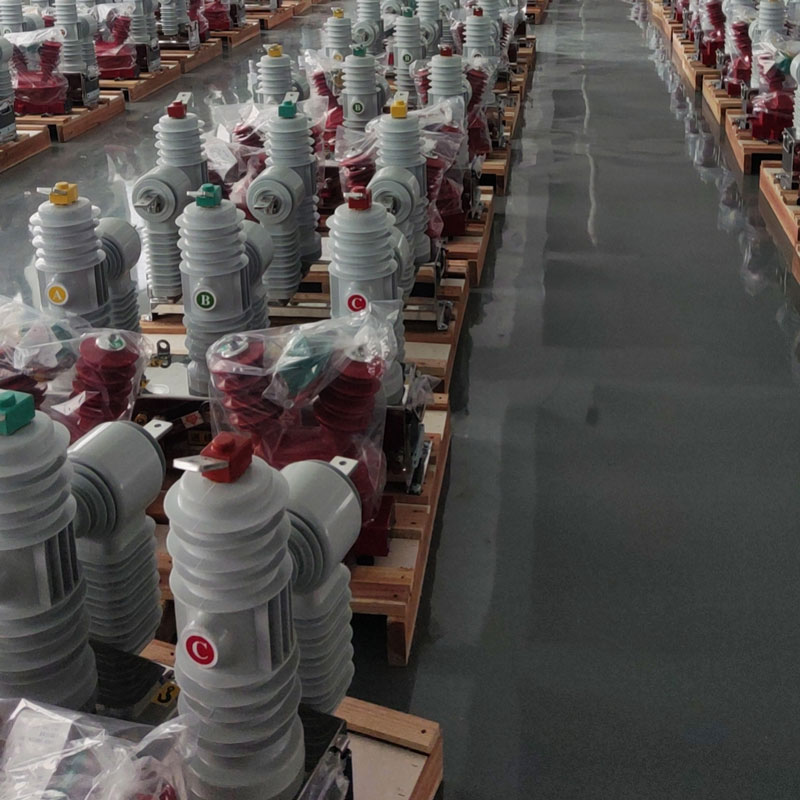

Вакуумный выключатель опорный с интеграцией первичных и вторичных цепей
Комплектный вакуумный выключатель опорный с интеграцией первичных и вторичных цепей является комплектным изделием, состоящим из вакуумного выключателя опорного и интеллектуального контроллера граничного выключателя.
Описание
маркер
Описание продукта
Наименование продукции: Вакуумный выключатель опорный с интеграцией первичных и вторичных цепей 10 кВ / 20 кВ / 24 кВ / 33 кВ / 36 кВ / 48 кВ
Комплектный вакуумный выключатель опорный с интеграцией первичных и вторичных цепей является комплектным изделием, состоящим из вакуумного выключателя опорного и интеллектуального контроллера граничного выключателя.
Данное устройство устанавливается в точке раздела ответственности на вводе пользователя в распределительной линии 12 кВ, а также может устанавливаться на ответвительных или концевых линиях пользователей, соответствующих требованиям. Обеспечивает функции обнаружения тока замыкания на землю, обнаружения тока перегрузки, полные функции защиты и управления, а также функции телеуправления, телесигнализации и телеизмерения, позволяет осуществлять автоматическое отключение однофазных замыканий на землю на управляемой ответвительной линии и автоматическое отключение междуфазных коротких замыканий на управляемой ответвительной линии выключателя, комплексно повышая надежность электроснабжения и уровень автоматизации.
Новое комплектное устройство вакуумного выключателя опорного с интеграцией первичных и вторичных цепей разработано компанией ООО Тяньлипу Электрические Технологии в соответствии с требованиями новейшего стандарта Государственной сетевой корпорации Китая «Типовое проектирование комплектных устройств первичной и вторичной автоматизации распределительных сетей». Представляет собой комплектное устройство вакуумного выключателя опорного, объединяющее передовые отраслевые технологии электронных датчиков напряжения, электронных датчиков тока, модуля учета электрической энергии, высокоскоростной регистрации аварийных переходных процессов и другие передовые технологии.
Общие требования
Комплектные устройства вакуумного выключателя опорного с интеграцией первичных и вторичных цепей могут быть разделены на четыре типа комплектных устройств: комплектные нагрузочные выключатели для секционирования, комплектные вакуумные выключатели для секционирования, комплектные нагрузочные выключатели для точек раздела ответственности и комплектные вакуумные выключатели для точек раздела ответственности.
Комплектные нагрузочные выключатели для секционирования в основном используются для секционирования и связи на магистральных линиях, обеспечивая автоматическую изоляцию поврежденных участков на магистральных линиях и поддержку логики напряжения и времени.
Комплектные вакуумные выключатели для секционирования в основном используются для удовлетворения требований дифференциальной защиты, позволяя напрямую отключать поврежденные участки на крупных ответвлениях магистральных линий, обладая функцией включения на замыкание.
Комплектные нагрузочные выключатели и комплектные вакуумные выключатели для точек раздела ответственности в основном обеспечивают локальную изоляцию или отключение поврежденных участков на концевых линиях пользователей.
Комплектные устройства вакуумных выключателей опорных обладают комплексными функциями локальной автоматизации распределительных сетей. Данные комплектные устройства могут реализовывать функцию «адаптивной комплексной локальной автоматизации» без зависимости от главной станции автоматизации распределительных сетей и связи, используя технологии обнаружения коротких замыканий и замыканий на землю, отключения при отсутствии напряжения, адаптивной задержки включения при восстановлении питания по пути распространения аварии и другие логики управления, адаптируясь к многолучевым и многоконтактным топологиям распределительных сетей, обеспечивая локальный выбор линии, определение и изоляцию зоны при однофазных замыканиях на землю, а также изоляцию поврежденной зоны и восстановление питания неповрежденных зон посредством двух циклов автоматического повторного включения. Адаптированы для установки на воздушных линиях городских и сельских распределительных сетей среднего напряжения, обеспечивая интеллектуальные комплектные вакуумные выключатели для мониторинга эксплуатации воздушных линий, дистанционного управления, защиты линий, учета потерь в линиях высокого напряжения и других функций. В основном используются для секционирования и связи на магистральных линиях распределительных сетей 12 кВ.
Соединение между корпусом выключателя, блоком управления и трансформатором напряжения осуществляется с помощью авиационных разъемов военного класса через наружные полностью изолированные кабели.
Корпус выключателя и блок управления соответствуют требованиям стандарта Q/GDW514 Государственной сетевой корпорации Китая «Функциональные требования к терминалам/подстанциям автоматизации распределительных сетей» и соответствующим требованиям к техническим характеристикам терминалов автоматизации распределительных сетей.
Вакуумный выключатель опорный TEZW32-12, его комплектные устройства широко применяются для защиты и управления в трансформаторных подстанциях 12 кВ, на промышленных и горнодобывающих предприятиях, в городских и сельских распределительных сетях, в автоматизированных распределительных сетях городских и сельских сетей, а также в различных распределительных пунктах с частыми операциями.
Функциональные требования
1. Комплектный вакуумный выключатель опорный с интеграцией первичных и вторичных цепей является комплектным изделием, состоящим из вакуумного выключателя опорного и интеллектуального контроллера граничного выключателя.
2. Первичные и вторичные цепи вакуумного выключателя опорного состоят из корпуса выключателя, блока управления, трансформатора напряжения питания и соединительных кабелей.
3. Вакуумный выключатель опорный использует встроенные высокоточные датчики напряжения и тока широкого диапазона для удовлетворения требований обнаружения аварий, измерений, учета и расчета потерь в линиях.
4. Вакуумный выключатель опорный использует одну встроенную группу трансформаторов напряжения для обеспечения сигналов напряжения, одну встроенную группу трансформаторов тока для обеспечения сигналов тока, а также два внешних трансформатора напряжения питания, установленных по обе стороны выключателя, сигнал линейного напряжения поступает от трансформаторов напряжения питания.
5. Обладает функцией сбора трехфазного тока, трехфазного напряжения, тока нулевой последовательности, напряжения нулевой последовательности, удовлетворяя требованиям расчета активной мощности, реактивной мощности, коэффициента мощности, частоты и расчета электрической энергии.
6. Обладает функциями обработки междуфазных повреждений и обработки однофазных замыканий на землю при малых токах, может напрямую отключать повреждения, обладает функцией автоматического повторного включения с настраиваемым количеством циклов и интервалом времени.
Характеристики продукции
| Наименование | Значение технического параметра | |
| Часть первичного выключателя | ||
| Номинальное напряжение | 12-40,5 кВ | |
| Номинальный ток | 630-1250 А | |
| Номинальная частота | 50-60 Гц | |
| Номинальный ток отключения при коротком замыкании | максимально до 25 кА | |
| Номинальный ток включения при коротком замыкании | 50 кА | |
| Номинальный ток термической стойкости | максимально до 25 кА/4 с | |
| Количество отключений номинального тока короткого замыкания | 30 раз | |
| Разрывное расстояние разъединяющего контакта при отключении | 25-30 мм | |
| Перекрытие разъединяющего контакта при включении | 6-13 мм | |
| Подпрыгивание при включении | ≤2 мс | |
| Разновременность замыкания трех фаз | ≤2 мс | |
| Механический ресурс | ≥10000 раз | |
| Часть терминального управления | ||
| Рабочее питание | AC220±20%, 50-60 Гц | |
| Общая потребляемая мощность устройства | ≤15 ВА | |
| Телеметрический вход | Точность измерения | U, I: класс 0,5; P, Q: класс 1; F: класс 0,01 |
| Линейный диапазон | Напряжение: 0-300 В; Ток: 0-100 А | |
| Телесигнальный вход | Питание телесигналов | DC24 В |
| Разрешающая способность | ≤2 мс | |
| Стандартная емкость | 6 шт. | |
| Телесигнальный выход | Способ вывода | Силовое реле |
| Коммутационная способность контактов | AC250 В/16 А; DC48 В/10 А; DC30 В/16 А | |
| Стандартная емкость | 1 группа Вкл./Откл. | |
| Электромагнитная совместимость | Соответствует уровню IV отраслевого стандарта электроэнергетики DL/T721-2013 | |
