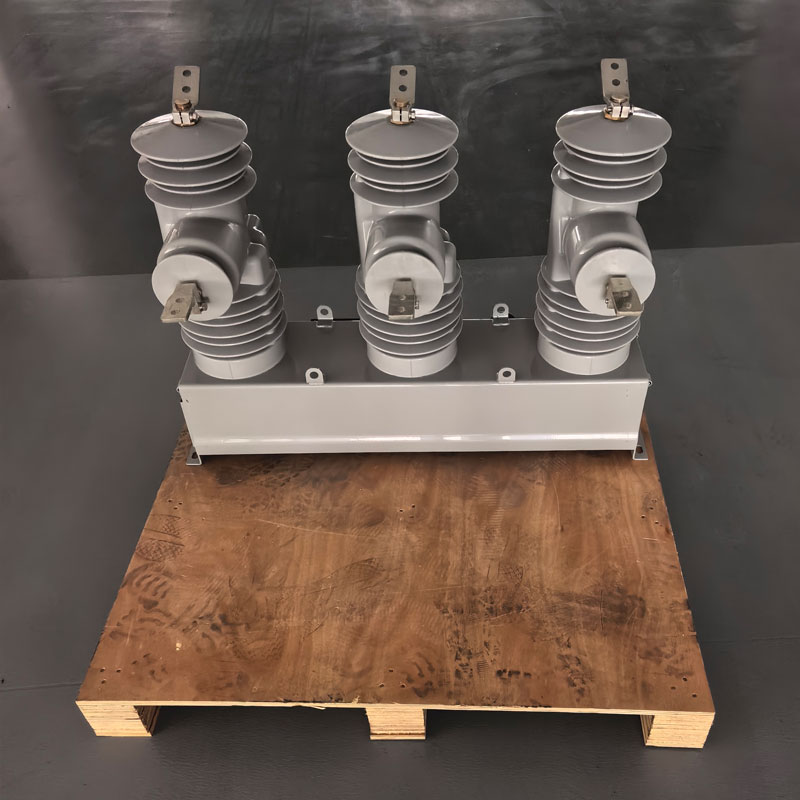

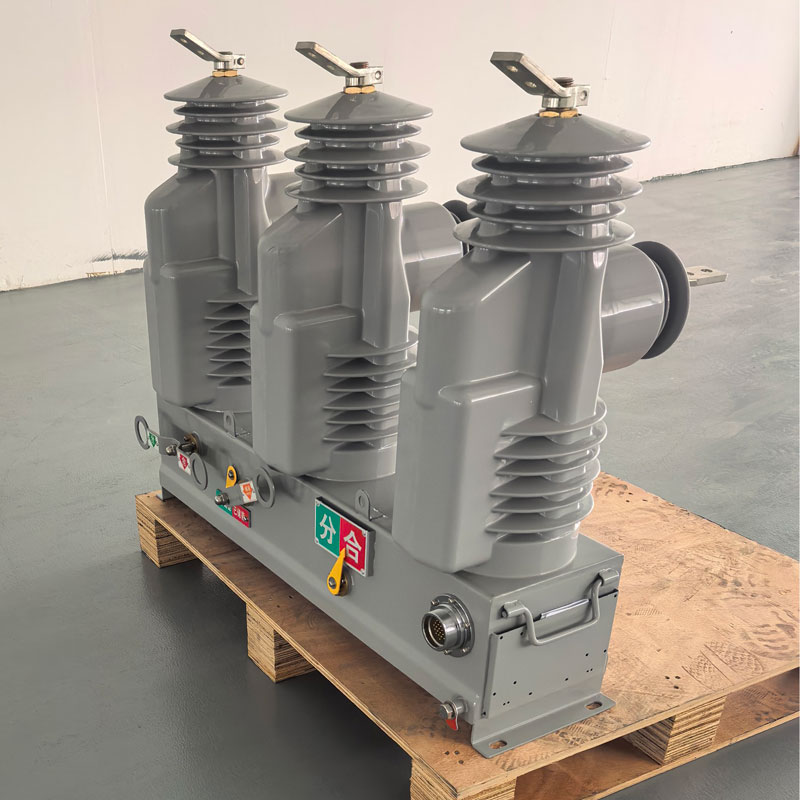

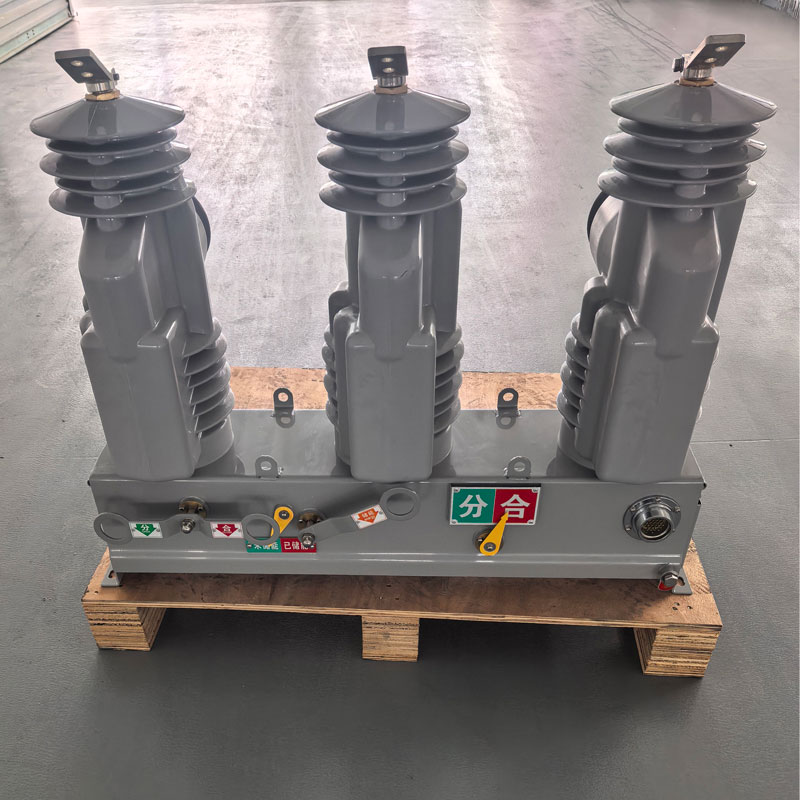

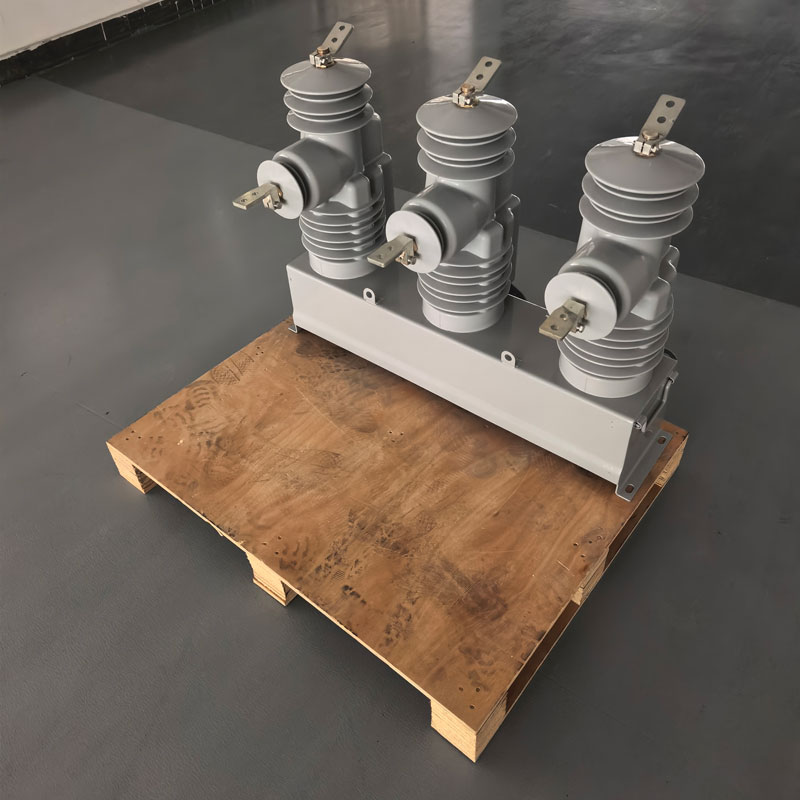

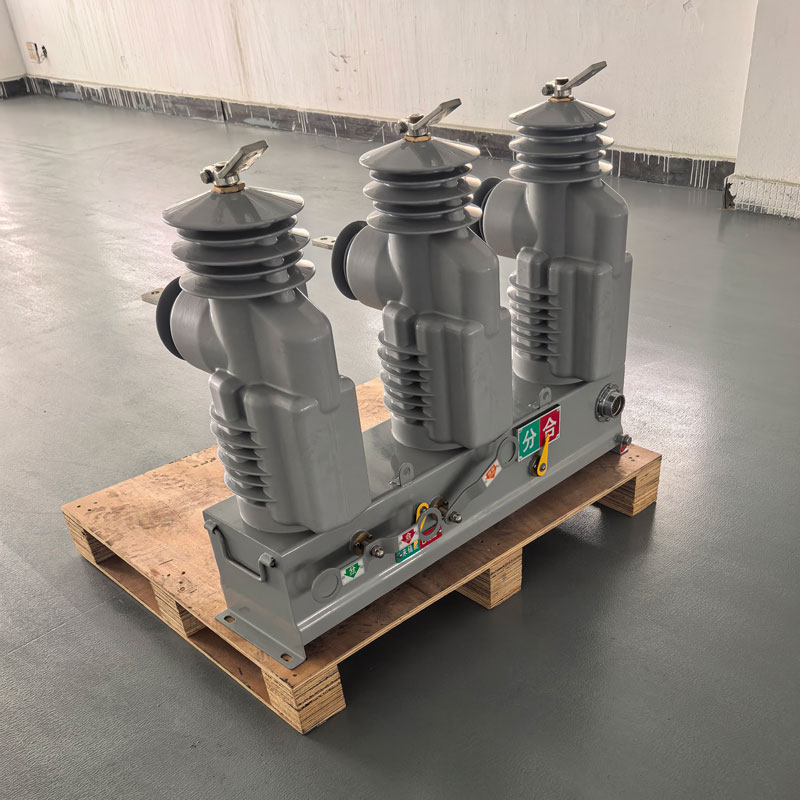

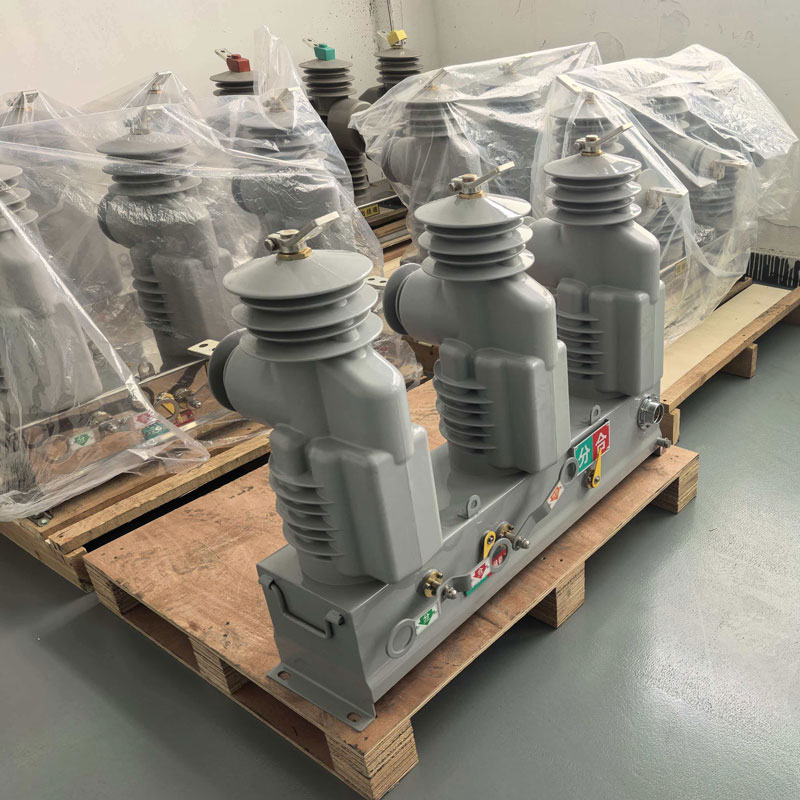

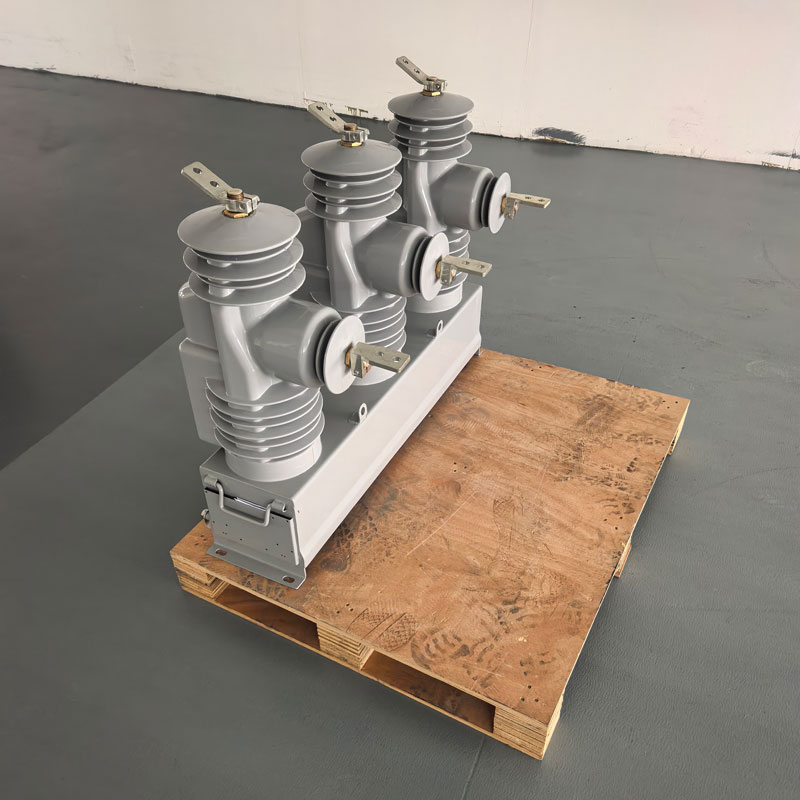

Вакуумный выключатель опорный глубоко интегрированный 10 кВ
Вакуумный выключатель опорный с твердой изоляцией полностью интегрированный TFZW32-12/630 является новейшей разработкой нашей компании.
Описание
маркер
Описание продукта
Вакуумный выключатель опорный с твердой изоляцией полностью интегрированный TFZW32-12/630 является новейшей разработкой нашей компании, в которой используется технология интеграции с помощью литья под давлением эпоксидной смолы APG, вакуумная дугогасительная камера, датчик тока нулевой последовательности и фазного тока, четырехступенчатый датчик напряжения нулевой последовательности и фазного напряжения и устройство питания от конденсаторного трансформатора напряжения интегрированы в полюсный изолятор, что обеспечивает истинную глубокую интеграцию первичного оборудования, стабильные и надежные характеристики.
Характеристики продукции
1. Полностью интегрированная конструкция: объединяет в себе вакуумную дугогасительную камеру, датчики напряжения и тока нулевой последовательности и фазного напряжения, а также устройство питания от конденсаторного трансформатора напряжения.

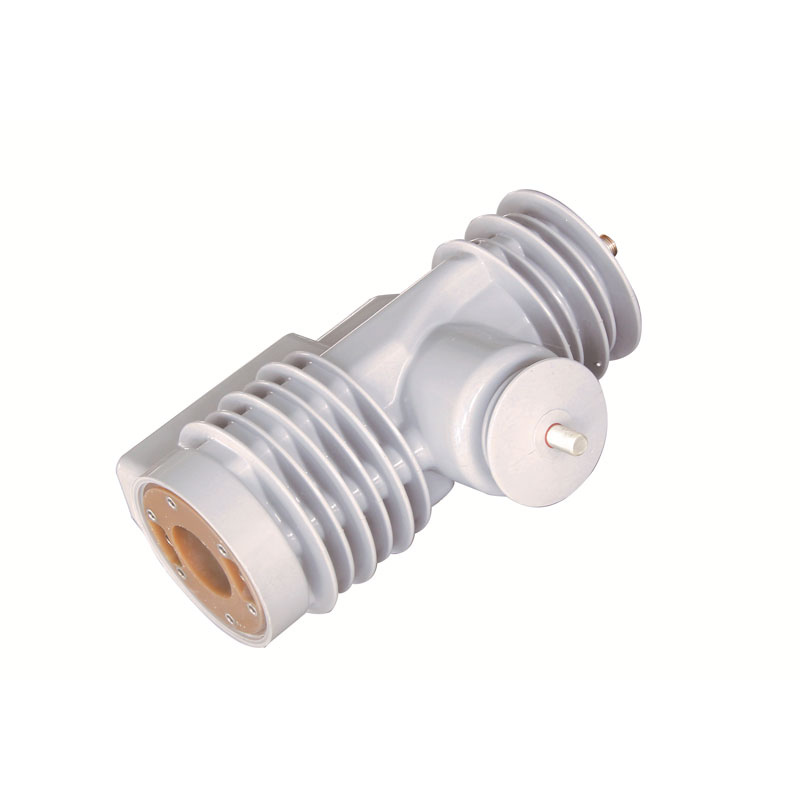

2. Высокая степень защиты: полностью интегрированный полюсный изолятор из эпоксидной смолы с внешней изоляцией из силиконовой резины, общая степень защиты достигнет IP67.
3. Высокоэффективный отбор питания: использование уникальной патентованной технологии питания от конденсаторного трансформатора напряжения, ток утечки со стороны первичной обмотки составляет всего 3 мА, мощность отбора питания достигает 20 Вт.
4. Высокоточный сбор данных: точность сбора напряжения достигает класса 0,1; точность сбора тока достигает класса 0,5.
5. Высокая помехоустойчивость: применение уникальной схемотехнической разработки, высокая устойчивость к помехам, хорошие температурные характеристики.
6. Низкое энергопотребление управления: благодаря гибкой стратегии управления низким энергопотреблением общая потребляемая мощность не превышает 5 Вт.
7. Миниатюрный дизайн: установочные размеры всего устройства полностью соответствуют стандартным размерам обычного выключателя ZW32, установленным Государственной сетевой корпорацией Китая.
Технические параметры
| Наименование | Значение технического параметра | |
| Часть первичного выключателя | ||
| Номинальное напряжение | 12-40,5 кВ | |
| Номинальный ток | 630-1250 А | |
| Номинальная частота | 50-60 Гц | |
| Номинальный ток отключения при коротком замыкании | максимально до 25 кА | |
| Номинальный ток включения при коротком замыкании | 50 кА | |
| Номинальный ток термической стойкости | максимально до 25 кА/4 с | |
| Количество отключений номинального тока короткого замыкания | 30 раз | |
| Разрывное расстояние разъединяющего контакта при отключении | 25-30 мм | |
| Перекрытие разъединяющего контакта при включении | 6-13 мм | |
| Подпрыгивание при включении | ≤2 мс | |
| Разновременность замыкания трех фаз | ≤2 мс | |
| Механический ресурс | ≥10000 раз | |
| Часть терминального управления | ||
| Рабочее питание | AC220±20%, 50-60 Гц | |
| Общая потребляемая мощность устройства | ≤15 ВА | |
| Телеметрический вход | Точность измерения | U, I: класс 0,5; P, Q: класс 1; F: класс 0,01 |
| Линейный диапазон | Напряжение: 0-300 В; Ток: 0-100 А | |
| Телесигнальный вход | Питание телесигналов | DC24 В |
| Разрешающая способность | ≤2 мс | |
| Стандартная емкость | 6 шт. | |
| Телесигнальный выход | Способ вывода | Силовое реле |
| Коммутационная способность контактов | AC250 В/16 А; DC48 В/10 А; DC30 В/16 А | |
| Стандартная емкость | 1 группа Вкл./Откл. | |
| Электромагнитная совместимость | Соответствует уровню IV отраслевого стандарта электроэнергетики DL/T721-2013 | |
